ＲＫ５ ステップワゴン スパーダＺ クールスピリットのちょこっとカスタム
■インバーターとＣＡ商会Ａ−３０４スマートコンソールの設置
今まで純正ドリンクホルダーを引き出して使っていた加湿器を社外品のセンターコンソールを設置したことで
良い感じで設置できたのですが・・・
冷静に考えれば配線がダラダラするのは当然のことで＾＾；
今回はこちらを修正します♪
 |
 |
| センターコンソールに電源を確保すれば配線がダラダラしないで済むわけですのでセンターコンソール本体に電源設置します♪ |

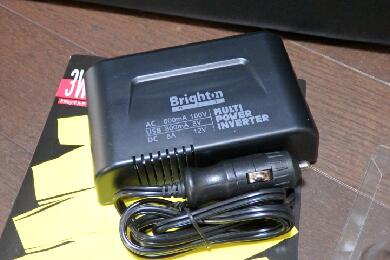

今回使用するのはこんな感じのＡＣ１００ｖとＵＳＢ、さらにはシガーソケットが一体となったマルチインバーター的なものです。実際は１００ｖに関してはオマケみたいなもので高出力は期待できません・笑 |
 |
 |

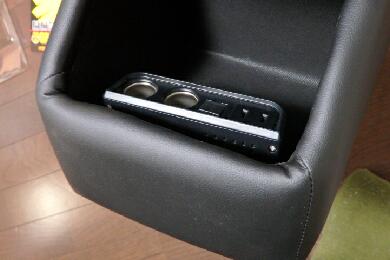

| まずは仮で当ててみます。手間下にあるポケット部分に良い感じで収まりそうな雰囲気ですのでこのポケットに取り付けます。 |

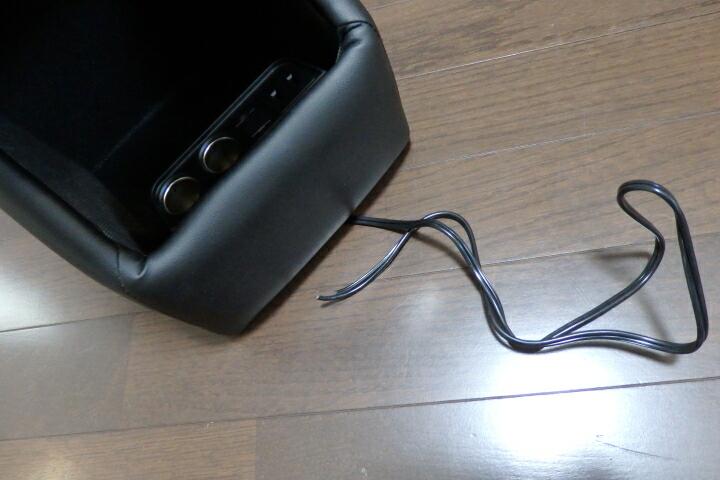

買ったばかりのコンソールですが問答無用で穴を開けます。さらに買ったばかりですがマルチインバーターのソケット部分もカットして配線のみにして穴に通します。 |
 |
 |

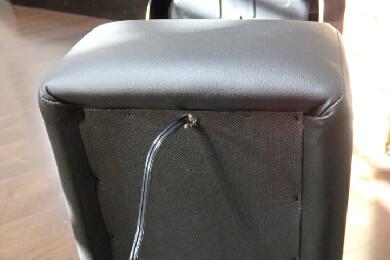

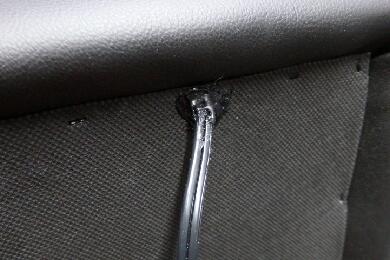

| 通した穴は裏側から黒いホットボンドを使って埋めておきます。穴を埋める目的もありますが、必要以上に配線を引っ張られないようにここで固定している感じです。 |

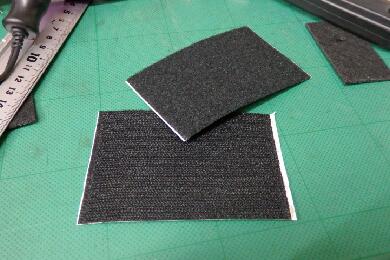

インバーターとコンソールの固定は接地面が微妙に平らではないのと素材が違うので密着しそうもないのでマジックテープの両面テープで固定します。 |
とりあえずセンターコンソール側はカタチになりました♪
 |
 |
| 今度は車体側の配線を作ります。前回シガーソケットを増設した際に面倒でエレクトロタップを使用したので、ついでですので半田でしっかりやり直します。 |

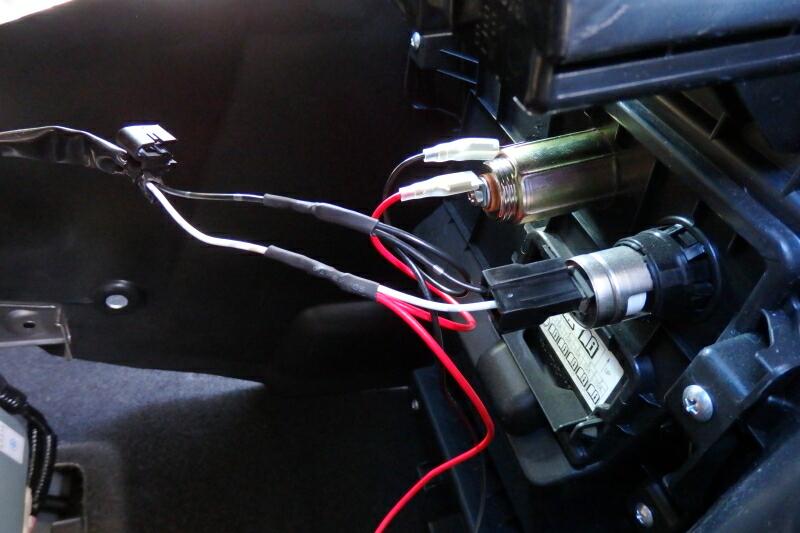

増設シガーの配線と、今回設置するインバーターの配線をしっかり分岐して半田で接続、さらに収縮チューブを使って処理しておきました。 |

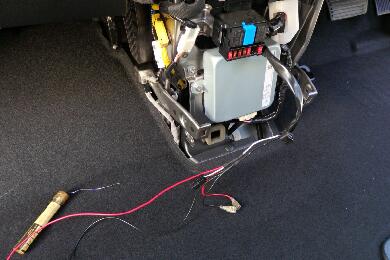

こんな感じです。下に向かって下がっている赤と黒の配線が今回増設するインバーターに繋がる配線となります。
 |
 |

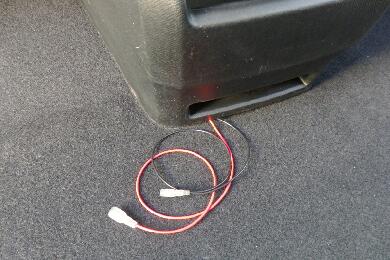

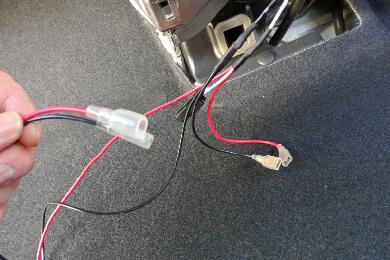

| 車体側のインパネ部分を元に戻して今回新設した配線を隙間から出しておきます。それぞれをすでにギボシにて繋ぎやすい様にしてあります。 |

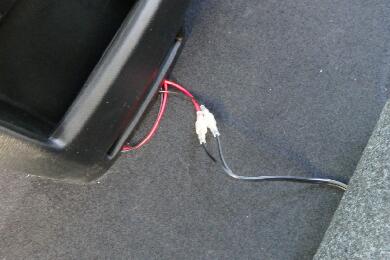

センターコンソールを設置して位置を決めたら配線を繋ぎます。シガーの配線をここまで出しておけば今後またなにかをするときに役に立つかもと思い少々長めで＾＾ |

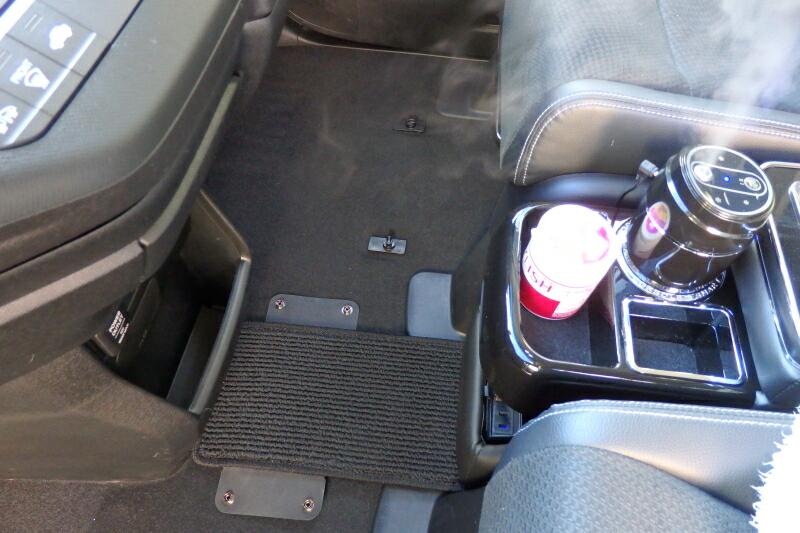

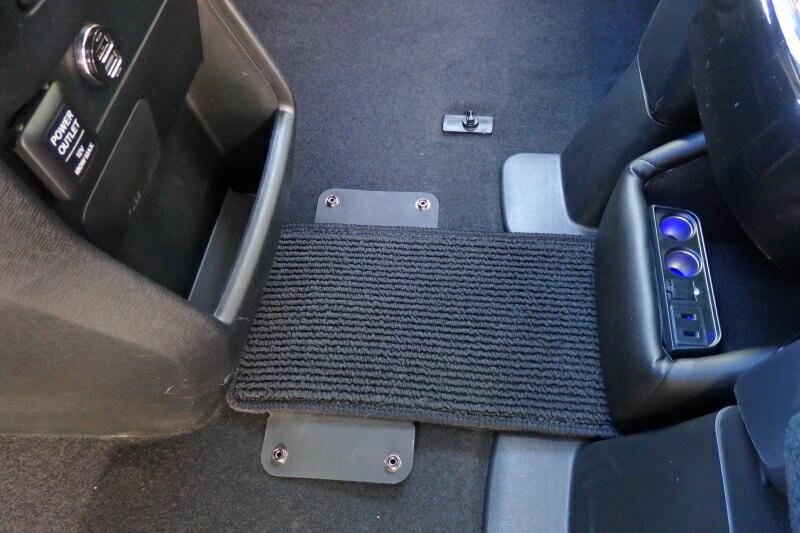

中央部分のフロアマットを設置すれば配線も見えずに社外品のセンターコンソールまで電源を確保できます。

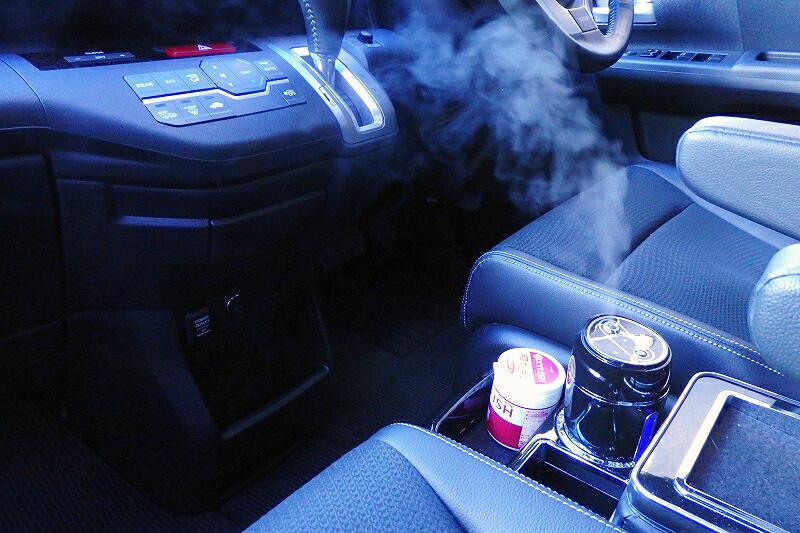

こんな感じでインパネからダラダラしていた配線もなくすっきりしました♪
出来上がりです＊＾＾＊
|
