■ＵＳＢシガーソケットとシガーソケット増設
 |
 |
| とりあえずシガータイプのＵＳＢを設置することにしました。購入したのは奥行きの短いことでわりと有名なコレ。２，４Ａ×２口となっていてこの手のＵＳＢとしては比較的高出力なタイプです。早速コレを純正のシガーソケットに入れてみたところ・・・ | フタが閉まりません＾＾； 本来はキッチリ収まってフタが閉まることを想定している商品なんですが・・・こーなるとコンパクトである意味が全くないわけで。使うときだけ装着というのも考えましたがスマートじゃないです・笑 なので別の方法を考えます。 |
 |
 |

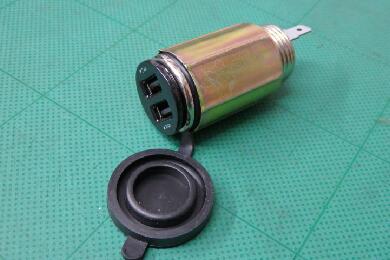

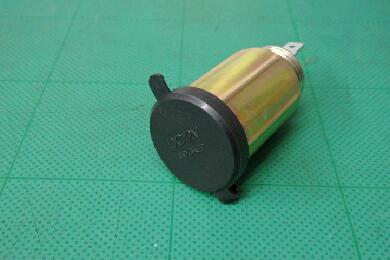

| ウチのガラクタ倉庫（？）をあさってみたところ、良さそうなアイテムを発見しました♪ ハイエース２００系時代に購入してあった後付タイプの埋め込みシガーソケットです。 | 実際にＵＳＢシガーソケットを入れてみたところ・・・ガッツリ収まります。やはりホンダの純正ソケットは奥行きが短いということなのか・・・笑 これを純正シガーソケットの横に並べて設置します。 |
 |
 |

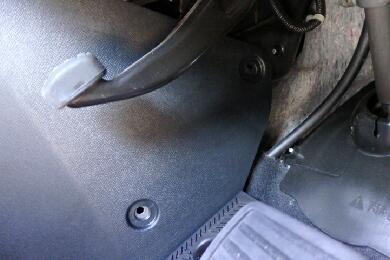

| 早速センターコンソールをバラします。まずはドリンクホルダー内にあるネジ３本を外します。ドリンクホルダーを外す必要はなく、ネジを外すだけです。ドリンクホルダーはセンターコンソールごと外せる構造です。さらに助手席側の側面にあるネジを１本外します。 | 運転席側にも２箇所ネジがあるのでそれも外します。よくあるクリップのようなベースがついてますのでそれもネジを外してから取り除いておきます。ちなみにコンソールを抜き取る際にフロアマットが干渉します。ですのでフロントフロアマットをすべて剥がしておきます。 |
 |
 |

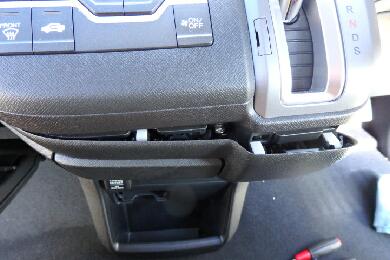

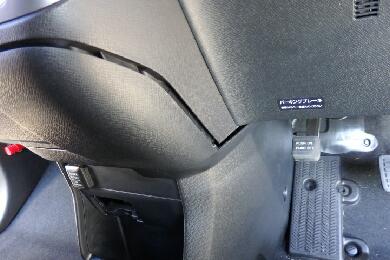

| 上記のネジを外すとあとはクリップだけですので気合で外すことになるのですが、運転席側からのほうが外しやすいです。手で引っ張りながらこんな感じで隙間を作っていきます。傷になるので最初工具は使いません。 | 助手席にあるグローブボックスは開けておきます。壊さないように地味に少しずつ浮かせて内張り剥がしなどの工具を使って隙間に入れ込んでクリップを外していきます。 |
 |
 |

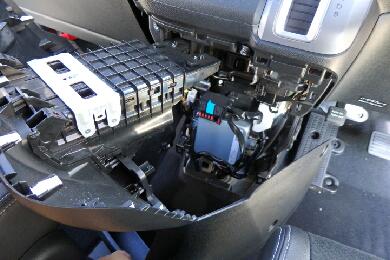

あとはインパネなどが傷にならないようにコンソールの前下側を広げながら抜き取ります。外れたコンソールの内部の構造でわかると思いますがドリンクホルダー内のネジで上部は固定されている感じです。
|

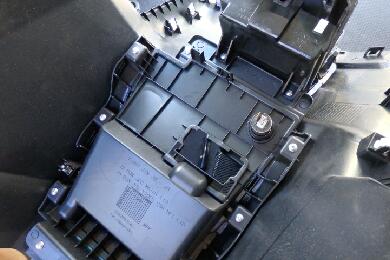

センターコンソールの裏面の画像です。シガーの横にはなにもなく十分なスペースがあるのでこちらに埋め込みしようと思います。 |
 |
 |

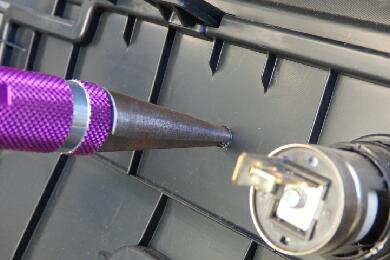

| まずは下穴を開けます。ウチでは御馴染みですが、内装品に穴を開ける場合は基本的にこのリーマーが大活躍してます。 | このリーマーはラジコンのポリカーボネートボディに穴を開ける工具です。これで位置出しと基準となる下穴を開けておきます。 |
 |
 |

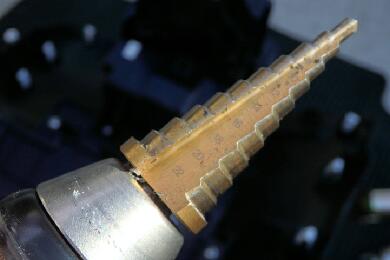

| 今回埋め込むシガーソケットは外径が２２ｍｍです。リーマーは１０ｍｍ程度までの穴は開けられますが、２２ｍｍはさすがに無理です。 | そこでステップドリルを使って穴をあけます。実はコレの下穴だったわけですが。ウチのステップドリルは２４ｍｍが最大直径ですのでギリで対応できる感じです。 |
 |
 |
| 開けた穴にソケットに中のパーツを差し込んで・・・ | 外枠部分を裏側から締め込めば埋め込み完了です。あとはお隣にある純正のシガーソケットからプラスマイナスを分岐して拝借すれば完成です。 |
 |
 |

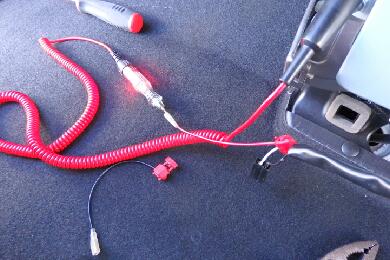

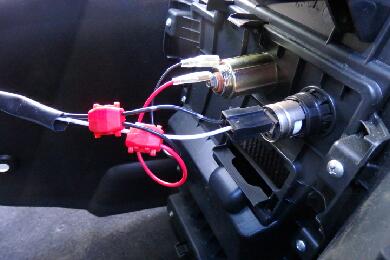

| ソケットの後ろは平端子形状でしたので平端子で配線を用意します。本来ならばこの配線を半田で固定するのがウチの定番ですが・・・ | 面倒で珍しくエレクトロタップを使用しました・爆 そんなわけでしつこく通電確認です・笑 |
 |
 |
| 基本的にエレクトロタップを信用してないのでマイナスも新設したマイナスを使って通電確認・笑 | 純正シガーと増設したシガーの両方の配線の出来上がりです♪ あとはバラした手順の逆で戻していきます。 |
 |
 |

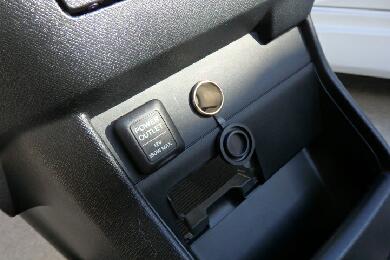

| 実際に純正のシガーソケットにＵＳＢソケットを刺した状態を横から見るとこんな感じです。全然フタが閉まらずスマートじゃないです。 | 増設したシガーに刺しっぱなしにしていてもコレなら気にならないレベルです。この手のアイテムは後付感があると微妙ですので＾＾ |
| |
|
