ＲＫ５ ステップワゴン スパーダＺ クールスピリットのちょこっとカスタム
■アルミフレームによる２段積みラゲッジルーム製作（レコフレーム）
前回、木製の棚を設置する予定で型紙を起こしましたが、ピチピチに作ってしまうと
ステップワゴンのサードシート左右内張りの形状の関係で取り外しが出来ないことが判明しました。
また実際に左右に橋渡ししてみると意外と長さもあるので強度的にモノを載せるというのが微妙な感じもするので
今回は前回とは全く別の作戦に変更します。
今回はアルミフレームを使って左右に橋渡しをする作戦です。
しかもボードを作ってから車内に設置する作戦とは違い、車に設置しながら組み立てる感じです。
良くあるイレクターのアルミフレーム仕様みたいなもんですね＾＾
イレクターですとＤＩＹ感が出ますが、アルミフレームならオーダーしたラックのような見栄えになるのではないかと思いまして
若干お値段は張りますがコチラを利用します。
 |
 |

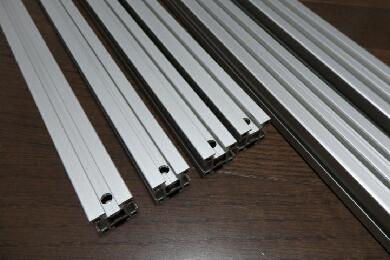

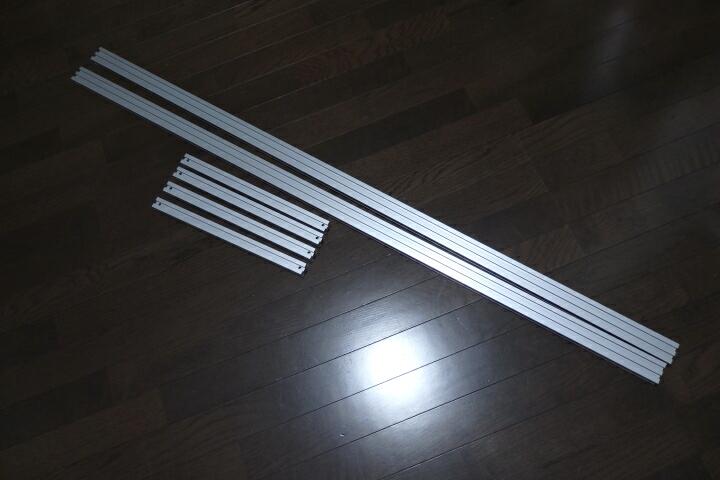

| ベースに使うのは４０ｍｍ×２５ｍｍの太目のフレームになります。この太目のアルミフレームを使って橋渡しさせます。 |

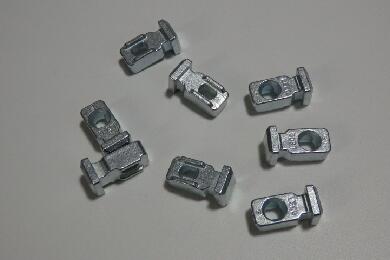

こんな感じのナット・金具を使用してアルミフレーム同士を繋いでいきます。 |
 |
 |

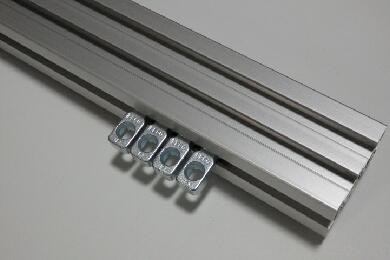

| カンタンに説明すると・・・先ほどの金具をフレームのサイドに先に通しておきます。 |

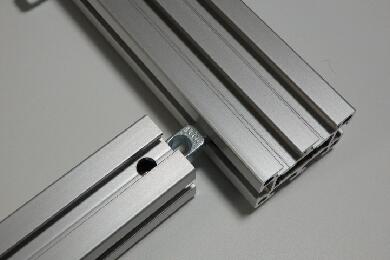

フレームに対して９０度で補強用のフレームを差し込んで、差し込んだフレームの穴と金具で締める感じです。 |
実際に固定するとこんな感じで繋がります。
よくある工業製品などの機械のケースに使われる素材ですね＾＾
最終的に端面はアルミですので危険です。

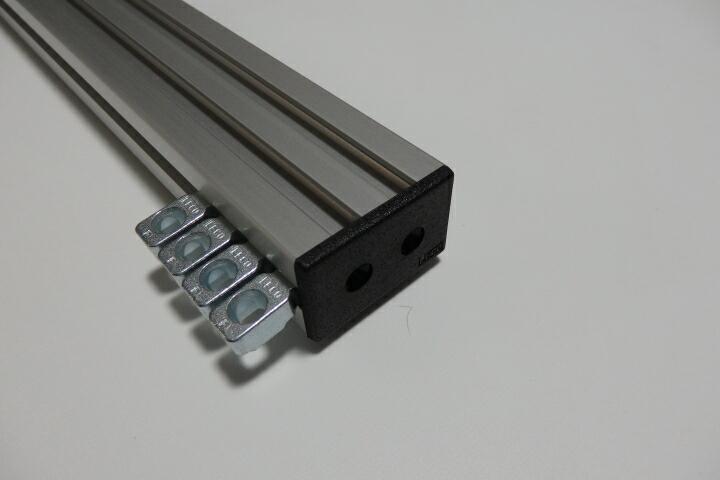

なのでエンドキャップを装着すれば問題ナシです＊＾＾＊
 |
 |

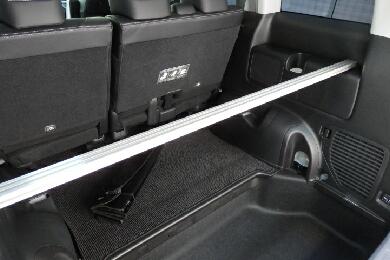

| まずは１本を橋渡しします。エンドキャップが樹脂製ですので直接内張りに当たっていても傷が付きません♪ |

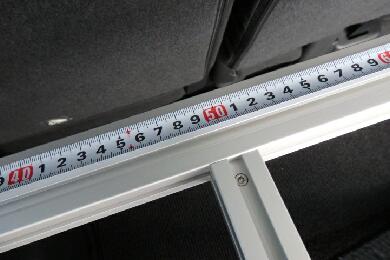

補強用のアルミフレームを４本入れます。一応見た目がよろしいほうがいいですので等間隔で設置します。 |
 |
 |

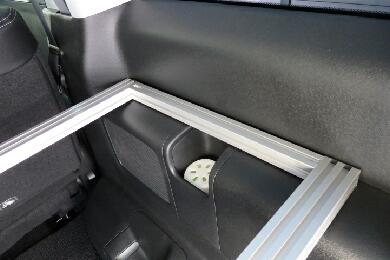

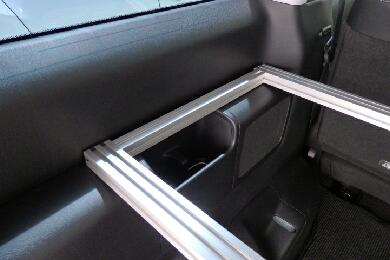

| 左側はこんな感じです。 |
右側はこんな感じ |

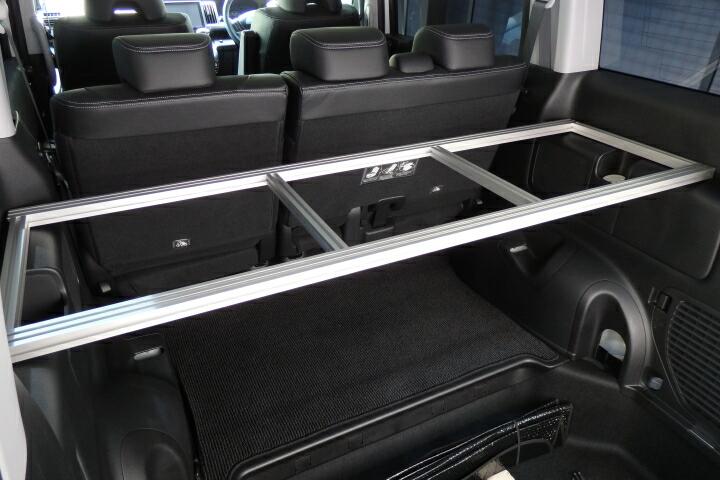

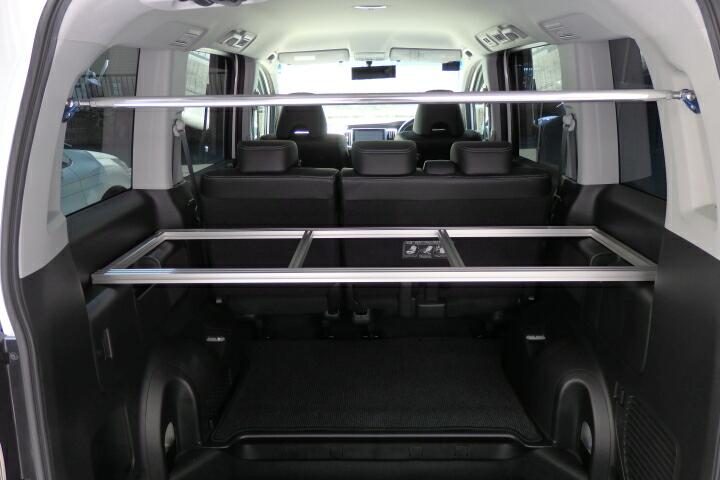

無事に内張りの窪みを利用した橋渡し部分が完成しました♪
これをベースにしていろいろ考えて行きます。
なかなか頑丈そうで良い感じです＊＾＾＊
ぜんぜんつづく
|
