ＲＫ５ステップワゴンスパーダＺクールスピリットのちょこっとカスタム

■ＵＳＢ電源の取り付け

スマホやタブレットが定番アイテム化してますので車にＵＳＢソケットはイマドキの必要装備品だったりします。
今回はスイッチカバー部分を利用してＵＳＢ電源を取り付けたいと思います＾＾

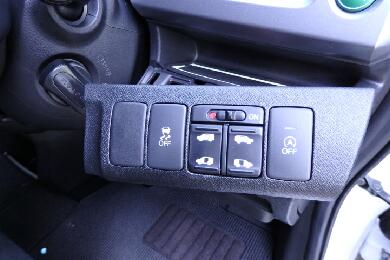

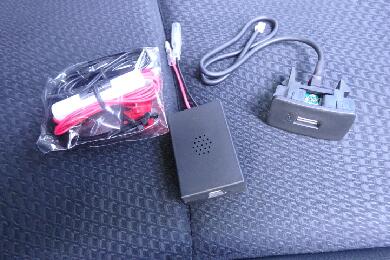

部品構成はこんな感じです。スイッチパネルにＵＳＢが装着されている状態で、１２ｖから５ｖへ変換する箱っぽいユニットがあります。あとは電源ケーブルとアース配線、エレクトロタップにタイラップですね。	まずはスイッチパネルを外します。見てのとおりハンドルコラムに一番近い側のスイッチパネルに空きがあります。ただ、一番内側だとケーブルの抜き差しが大変ですのでスイッチの順番を変更します。

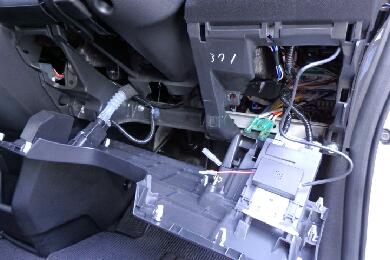

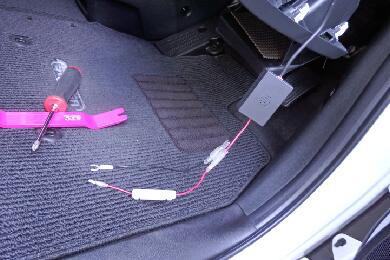

ハンドルコラム下のパネルを外します。ＥＴＣユニットの下にある小物入れの中に１個だけネジがありますのでそれを外せば普通に手で外れる仕様です。	付属の配線が強烈に長かったので短くしました。配線が長いと綺麗に処理するのが面倒ですので＾＾；　エレクトロタップ仕様の電源ケーブルでしたが普通にギボシ仕様にしました。

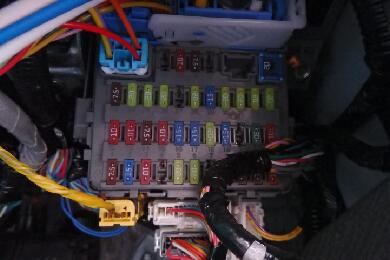

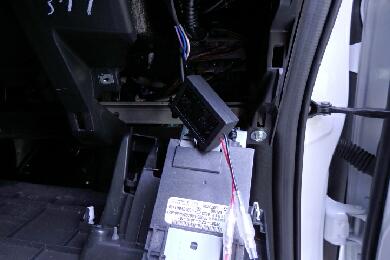

１２ｖから５ｖに変換するための小箱が結構邪魔だったりしますが、この手のアイテムはどこかにしっかり固定しないと走行時にカタカタ言ってイラっとするアイテムですのでしっかりと固定します。今回はインパネ内のスチロール素材に両面テープで貼り付けました。	電源は以前に装着してあったヒューズボックス電源カプラーから拝借します。アースはハンドルコラム下にあるタッピングビスで取ってあります。

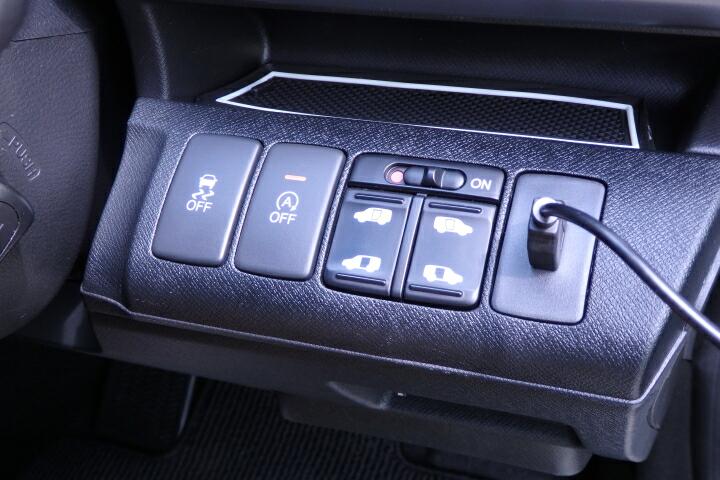

実際に電源が供給されているかＵＳＢを刺して動作確認しました。
問題なく充電できてますのでパネルを戻して終了です。
通電を確認できるようなＬＥＤなどがあると親切だと思うんですが・笑

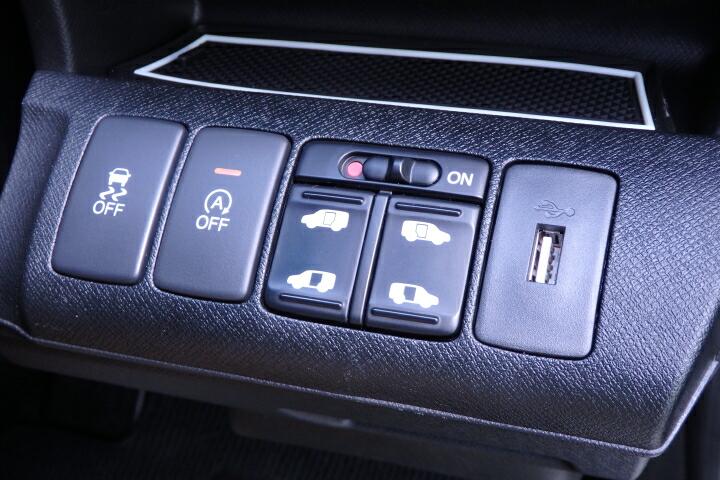

スイッチの並び順を変更しました。
一番外側にＵＳＢにしたのでケーブルの抜き差しもカンタンです。
アイドルストップもキャンセラーを噛ませてあるので操作の必要はないので押しにくい内側の位置でも問題ないです＾＾
