■メーターLED打ち換え&S330Gホワイトメーター差し替え ハイゼットクルーズターボ
|
|

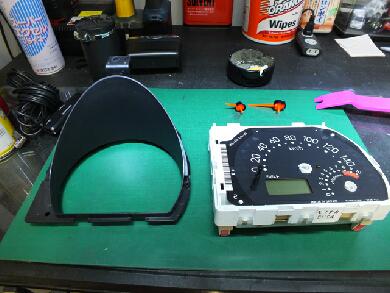

まずは純正のメーターをバラします。 |
針は左に回しながら手前に引く感じで取外します。基本的に左の基準位置が出てますのであとから挿しなおす時も基準点が出しやすく簡単です。 |
|
|

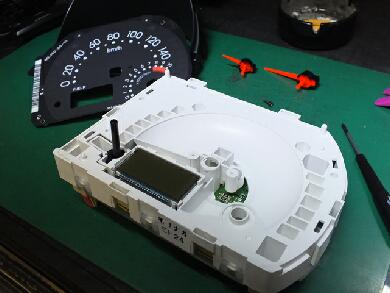

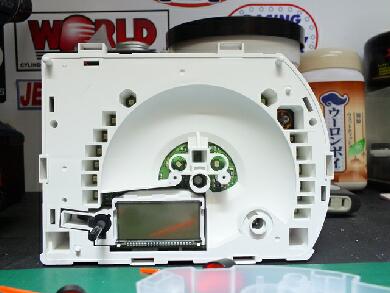

中央の丸の中にある左右の白いのがチップLEDで、この2つでメーター内
全体の照明をまかなっています。 |
こちらは今回換装するS330Gのメーター枠部分です。バン用との違いは位置側にメッキのリングが入ってます。 |
|
|

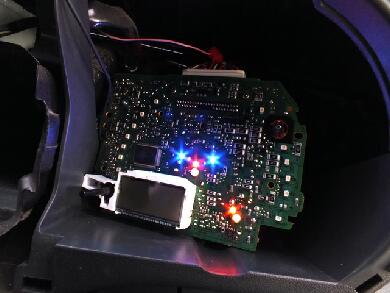

とりあえずs330Gの基盤を使用して実験してみます。赤いLEDは針の照
明です。先ほど書いたとおり2個だけLEDを打ち変えます。 |

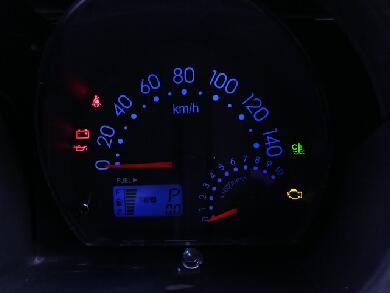

S330Gの基盤に、ハイゼットカーゴ本来のブラックのメーターパネルを装着して実際に車体に取り付けて見ました。問題なさそうです。 |
|
|

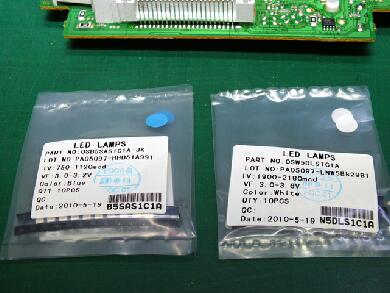

今回使用したチップLEDです。 |

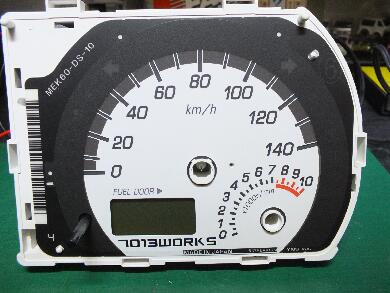

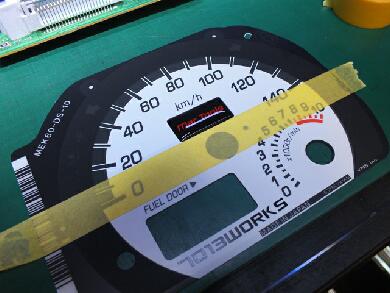

基盤の実験は問題なかったので今度はS330Gのメーターパネルのホワイト文字盤を摘出して使用します。うちのロゴマークを液晶下のスペースに貼ってみました。 |
|
|

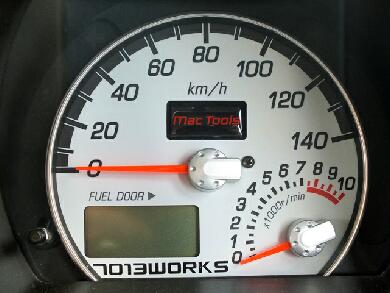

センターにはマックツールのミニステッカーを貼ってみました。 |

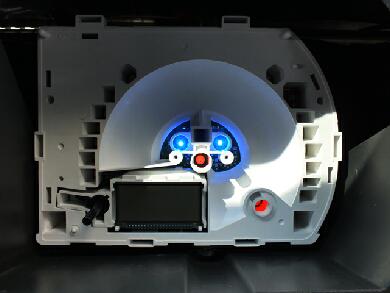

前回の実験基盤と同じようにブルーのチップLEDに打ち変えました。液晶部分がブルーだと少し文字が見えづらい状況でしたの今回は液晶部分のみホワイトに打ち変えました。 |
|
|
組み上げて出来上がりです。今回は本来のハイゼットカーゴの基盤を使
用して、S330Gのホワイト文字盤を利用しました。 |

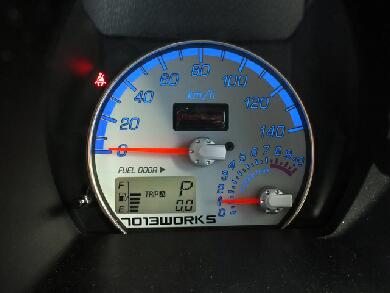

夕刻時の照明の感じです。 |

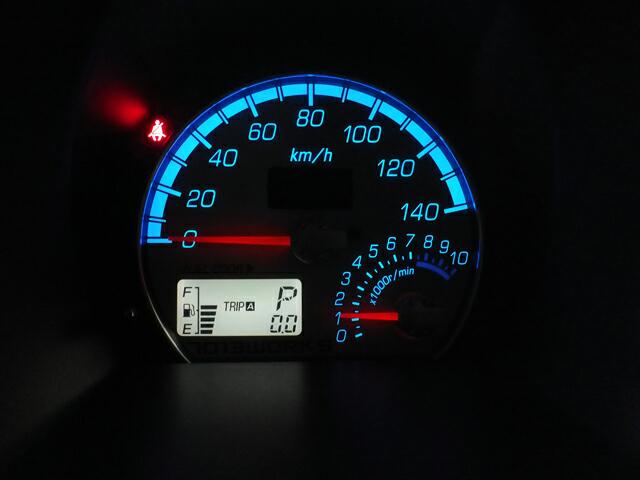

夜間時のメーター照明
|
