■タウンエースなのに埋め込みデイライト

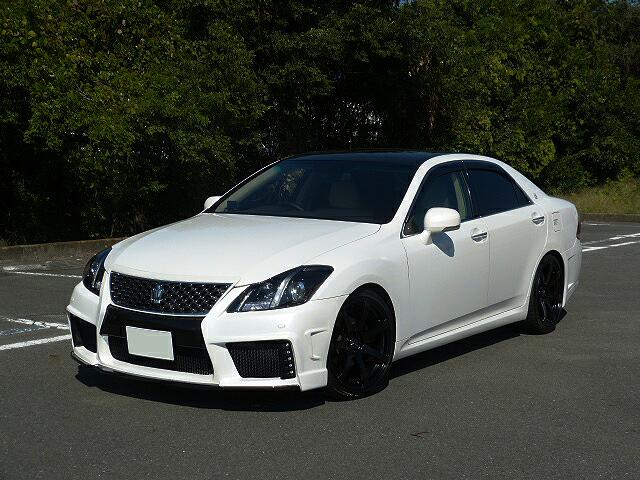

以前に乗っていたクラウン200系ロイヤルサルーン・・・

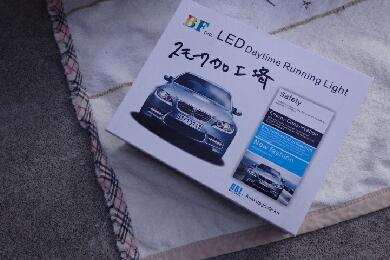

コイツのバンパーに埋め込まれていたLEDデイライトの予備が残ってます。
点灯してないときは目立たないようにレンズ面をスモーク加工してありました。ですので当時のまま保管してます・笑
このデイライト、在庫していてもすでにクラウンはありませんのでなにかに使わないともったいない感じです。
そんなわけで作業開始です・爆 タウンエースにデイライトってのもど−かと思いますが、他に使う用途もないので
実はこのデイライト、10連にして装着しないと壊れます。バンパー下部のスペースは4つ・・・形状的に上段か下段を2発にするのが良さそうです。

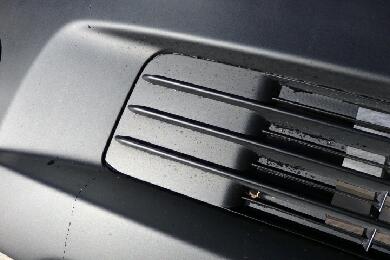

見てのとおり、下段は牽引フックのカバーがあるのでスペース的にも微妙な雰囲気ですので上段を2連にすることにしました。

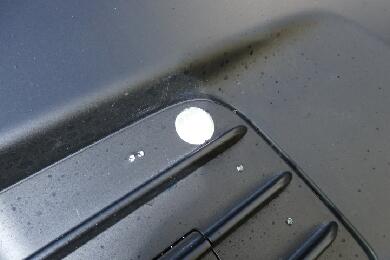

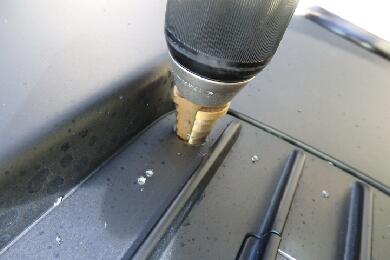

そんなわけで早速穴あけです。下穴を開けてマーキングをしてから作業に入ります。

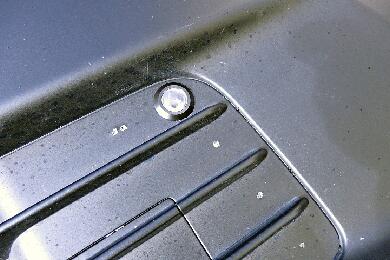

とりあえず1個穴が開きました。というか、この時点でもう後戻りできないんですけどね^^;
一応、この時点で実際にハメて見てどんなかを検証。悪く無さそうなので一気に全部穴を開けます。
穴あけ完了♪ちなみに下穴はちゃんとものさしで計って位置を出してます。ですので埋め込みする位置とフチの間隔が均等になってます。

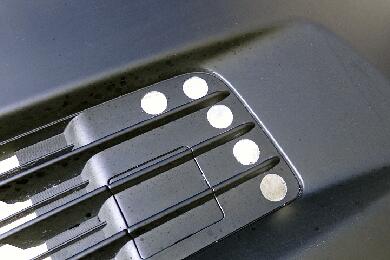

早速LEDを埋め込み。なかなか良い感じではないでしょうか。
ちなみに裏側の状態はこんな感じです。

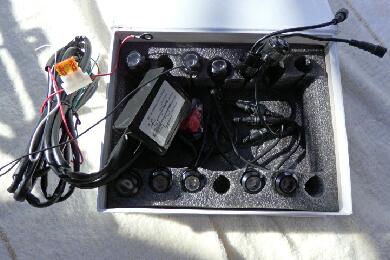

こちらがデイライト用のハーネスです。防水コネクター仕様でわりとしっかりした造りの商品です。

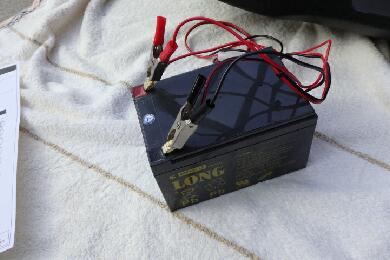

ウチの12v予備電源です。屋外での動作確認にしようするバッテリーだったりします。

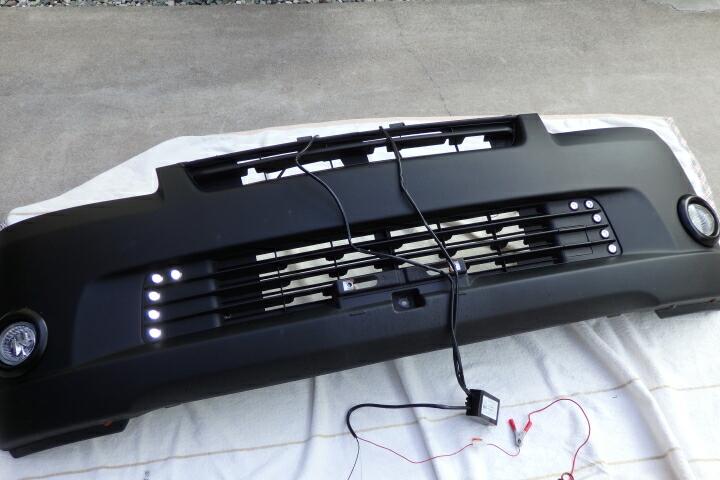

テスト点灯♪ この形状はイマドキのハイブリッド車の純正デイライトでもあったような・・・
画像では判りにくいですが実は左右共に点灯してます・笑
配線をつなぎます。10個のランプをそれぞれ繋ぐので結構面倒だったり・・・^^; 防水コネクター仕様なので意外と場所を食います。

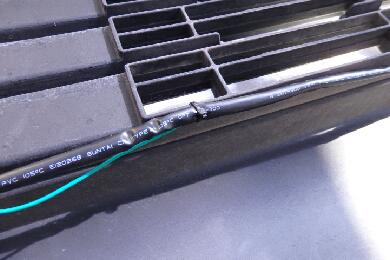

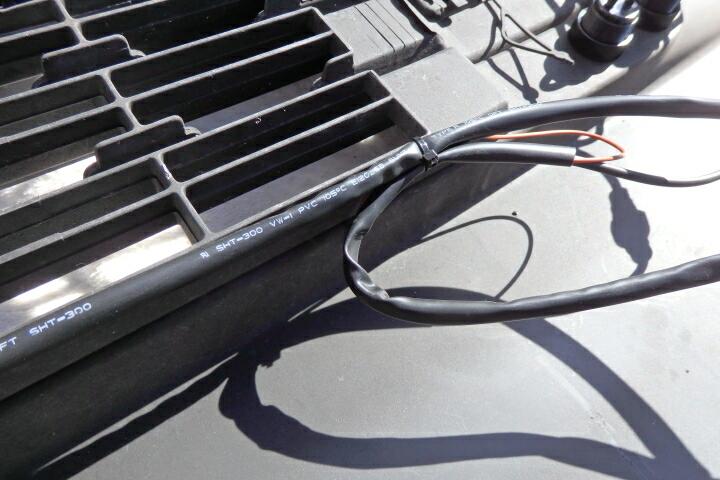

ハーネスはバンパーのフチに小さな穴を開けてそこへタイラップを通して固定してます。
もちろん表からは見えない場所です・笑

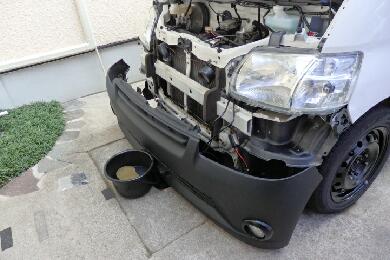

埋め込み加工とバンパー内の配線が完了したので装着準備です。

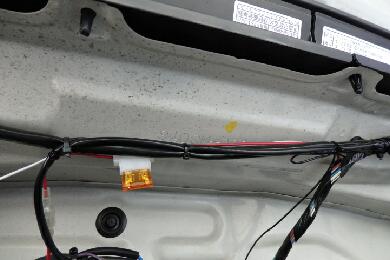

この手の場所からアクセサリー電源を確保♪うちの場合はリアワイパーレスなのでヒューズボックスのそこからアクセサリー電源を拝借しました。
夜間は減光するようにスモールランプにも配線してます。一応ヒューズも噛ましてありますので万一の場合は被害が最小限で済むかと・笑
電源ユニットは適当な板金部分に超強力両面テープで固定しました。

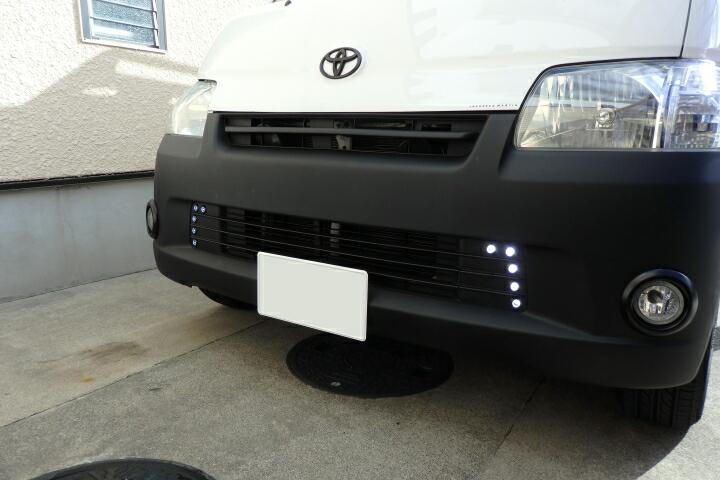

装着完了です♪ ACC電源から取っているのでキーのACCで点灯します。
夜間はスモールから信号を貰っているので減光する仕組みです。
