■コネクターの取り付け・アイバワークスにＬＥＤルーフランプ


ルーフに載せてあるアイバワークスのキャリアにアシストランプもしくは作業灯というカタチで取り付けようと思ってます＊＾＾＊
楽天のスーパーセールで入手したＬＥＤ作業灯を使ってみようかと思ってます。
配線の先端はぶった切り状態ですのでまずはコネクターを取り付けます。

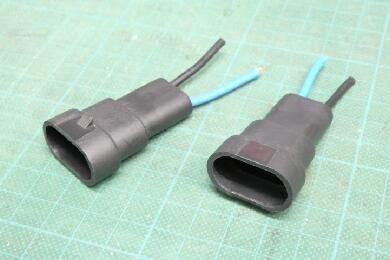

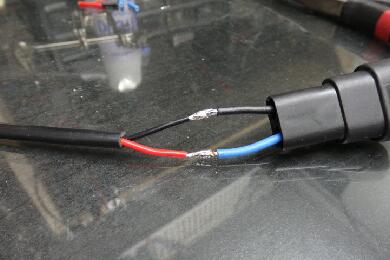

駄目になってしまったＨＩＤからコネクターだけを切り取って在庫してましたのでコレを使用します♪ 毎度御馴染みですが配線は基本的に半田で＾＾

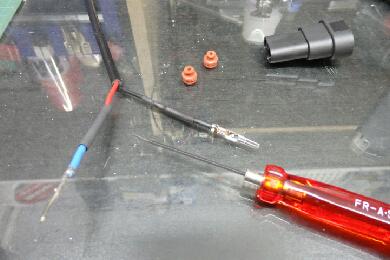

コネクターをバラして配線状態にして収縮チューブをプラスとマイナスにそれぞれ使用します。 両方の配線を束ねた状態で再度収縮チューブでまとめてから再度コネクターに配線を戻します。

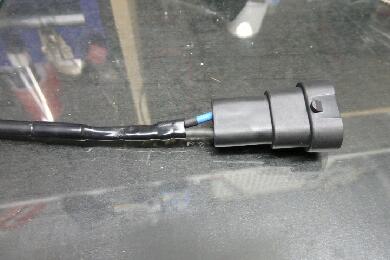

こんな感じでコネクターを作ってます。

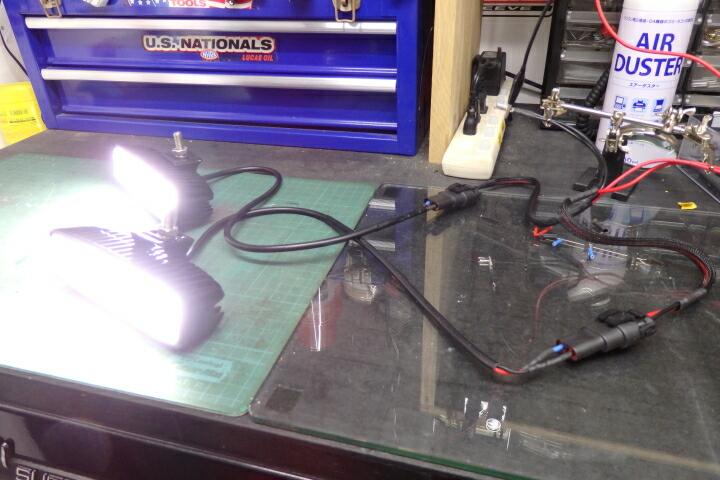

※手前の配線はまだ束ねてない状態で店頭確認だけしてます。

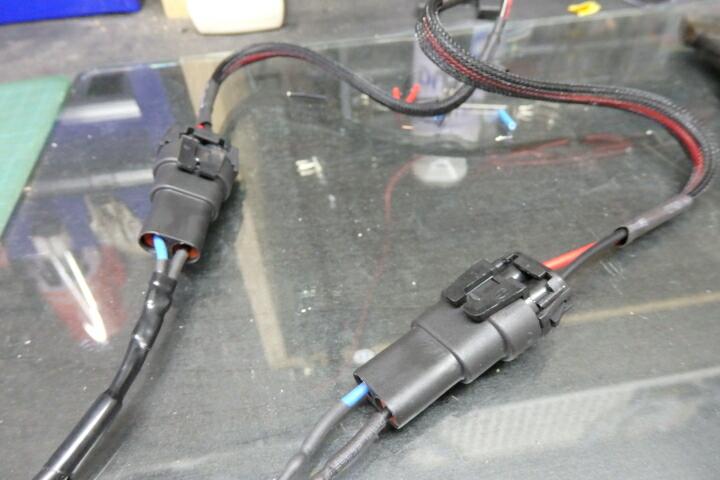

イメージ的にはこんな感じで車体側からもＨＩＤのハーネスを使って、車体側のハーネスを作ろうと思ってます＾＾
配線の長さも決まらないのでまずはＬＥＤ作業灯の固定位置と固定方法をどうするのか考えないと・・・笑
