■後付フォグランプの配線と純正チックなスイッチ

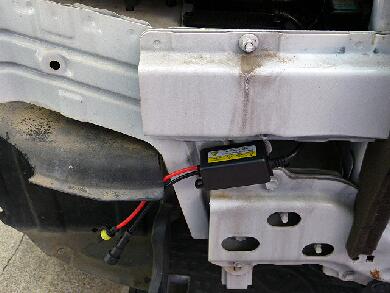

画像は１枚しか撮ってませんが・・・もともと純正でもフォグランプの設定がありませんので配線もありません。ですので新規にフォグランプ用の配線を用意します。今回使用したのはシングルバーナー用のＨＩＤリレー付き配線です。うちのタウンエースはヘッドライト自体もリレーレスではなくバッテリーから電源を引いてあるのでそのバッテリーの配線をボンネット内で拝借してリレーを介してフォグランプにも使用します。

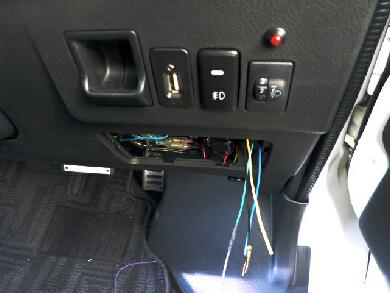

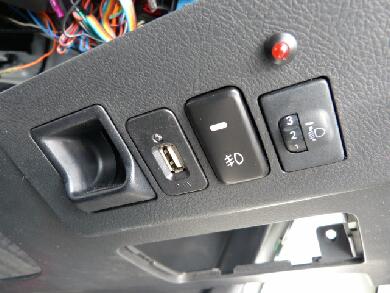

後付フォグランプだけにスイッチがありませんので純正チックなスイッチを入手しましてこちらを利用します。とりあえずパネルを取っ払って装着。飽きっぽいボクだけに一度にいろんな作業をすると雑になるので・笑

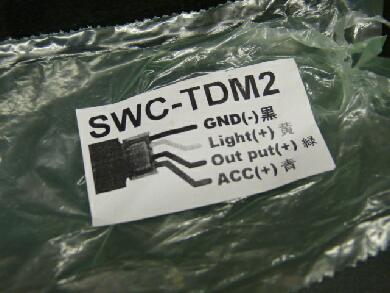

ですのでバンパー内の配線をやってから別の日にスイッチ配線をということでスイッチを設置したのみです・笑　で、このスイッチ用の配線ですが少々考えないといけません。右側の画像が付属の配線図となります。

上からアース、２番目はライトとなってますがイルミのことですね。で、３番目はフォグランプに繋がる配線です。ここでちょっと考えなくてはいけないのが一番下のアクセサリーとなっている配線です。ここをアクセサリーに繋いでしまうとスモールの点灯・消灯に関わらずＡＣＣオンでフォグランプが点いてしまいます。このＡＣＣとなっている配線はイルミもしくはスモールに接続しなくてはダメです。実際に見られないとは思いますが、厳密に言うと車検に通りません。

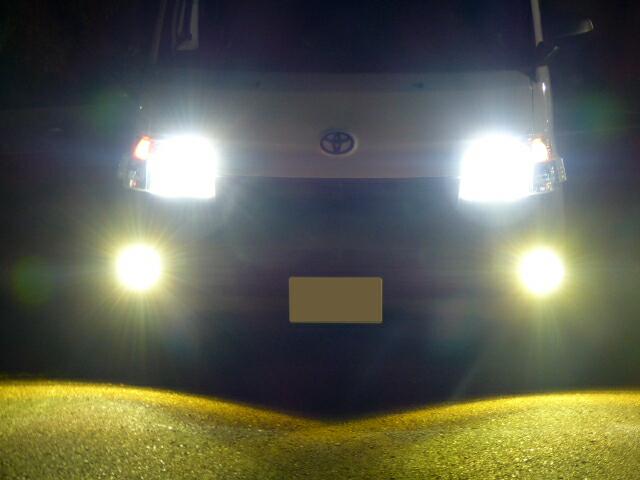

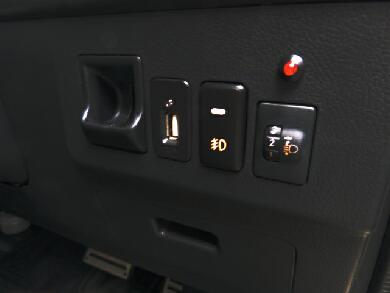

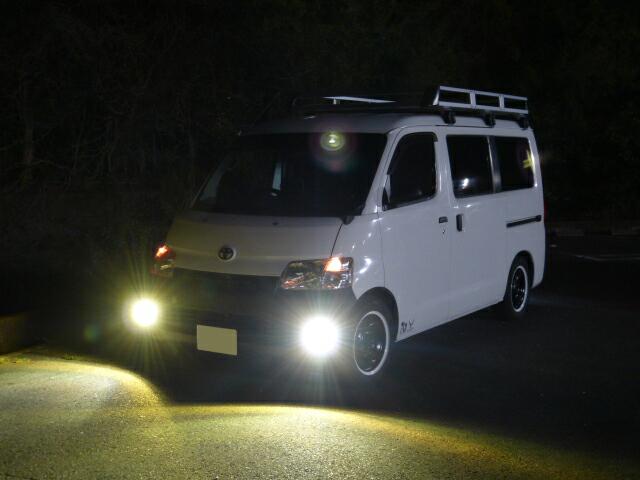

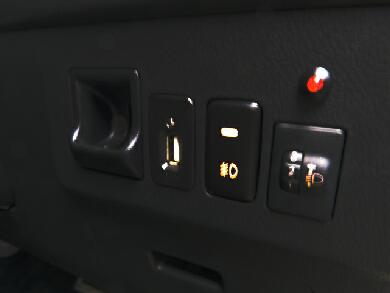

ということで配線完了しました。実際にはオートライト仕様なので暗くなれば勝手にスモールが点灯するわけですが、ライトスイッチにてスモール点灯でイルミＯＮでランプの照明が点灯します。	スイッチオンでフォグランプマークの上が点灯します。前回作業したオートライトによって、夕刻になるとフォグのスイッチが入っていればスモールとフォグが点灯します。さらに暗くなるとヘッドライトも自動で点灯します。
