■他車流用・アームレストの取り付け

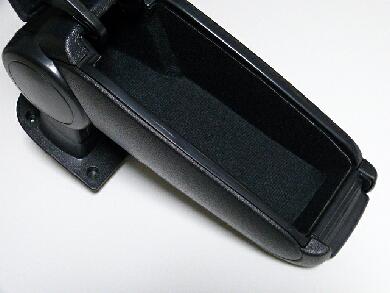

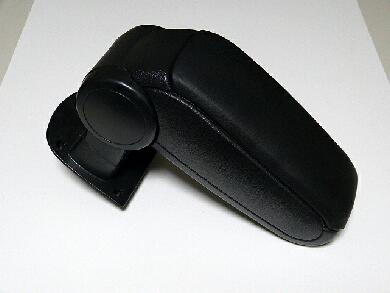

少しでもタウンエースを快適にするためにアームレストを取り付けます。純正品ではなく車外品のアームレストで、たしかデミオ用の後付アームレストだったと記憶してます。	フタ部分はレザーが巻いてあり高級感がありそうな雰囲気にも見えなくもないですが、かなりプラスチッキーな感じで実際はそれなりです。一応内張り的なものもあってなかなか雰囲気的にはやりそうな感じです。

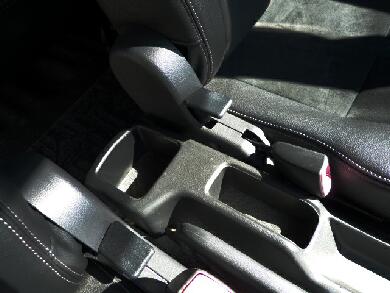

センターコンソール（？）の最後部にあるドリンクホルダーにしては大きめな穴に刺さればいいわけですが、当然ながらに他車種用のため刺さるはずもなく・・・	ただ、ちょうど良かったのは刺さる部分を取り付けた状態ならば高さ的に良い感じで収まりそうな雰囲気だったりします。ですので本来刺さる部分となっていた台座の下にタウンエースに刺さる部分を作ります。

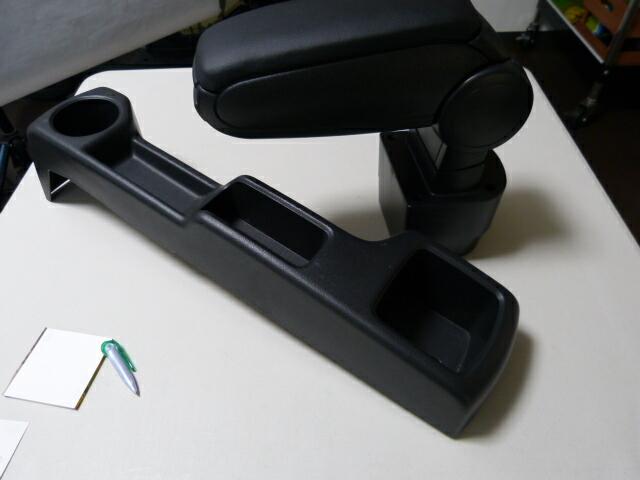

センターコンソール部分を車体から取り外し、アームレストの固定方法を考えます。

ということで用意しました。
アームレスト台座の下にあらたにタウンエースのドリンクホルダー部に刺さる部分を作ります。

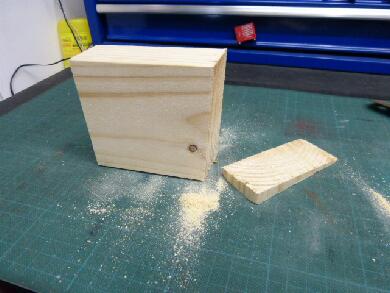

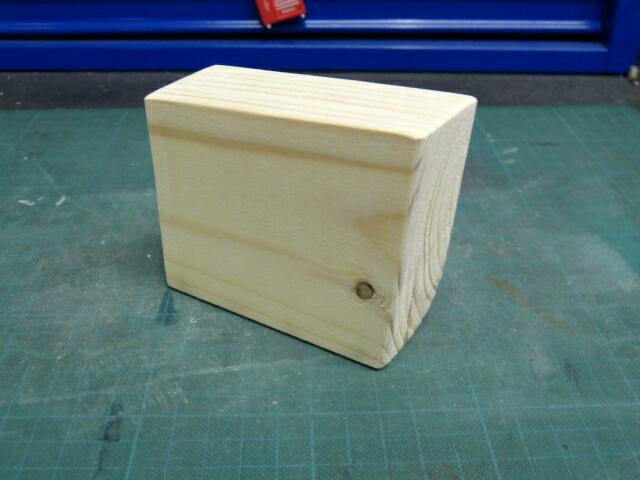

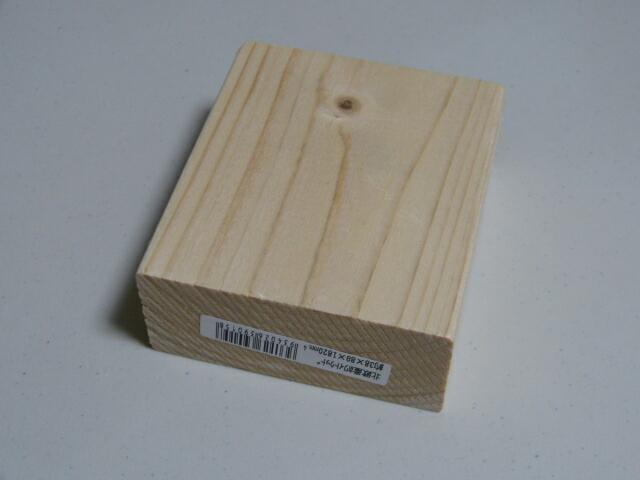

近所のホームセンターの木工室でタダで頂いた端切れです。

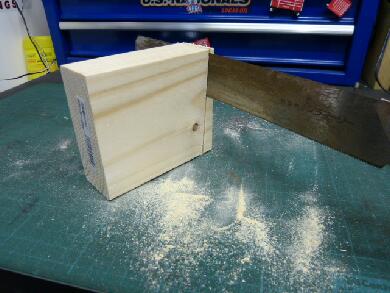

純正のドリンクホルダーは奥にいくにしたがって幅が狭くなってます。	ですのでこのセンターにくるべきベースの部分も下に行くにしたがって細くなるようにカットします。

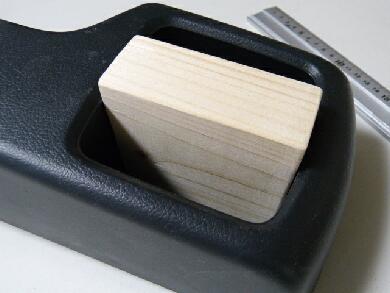

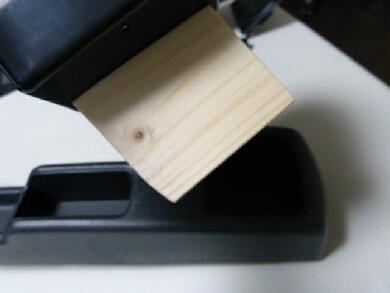

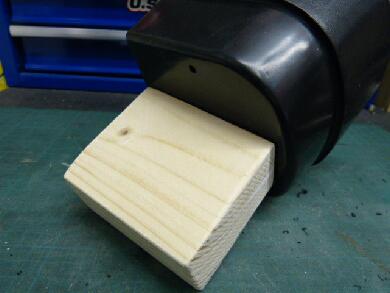

すでにサックリ刺さってますが・・・この状態にするのに何度もカット＆ペーパー掛けを繰り返してます・笑　アームレスト側の台座部分がドリンクホルダーのツラと同じにしたいですね。画像のようにはみ出してます。	そんなわけで飛び出していた部分をカットします。

これでドリンクホルダーに刺さる部分の台座のカタチが出来ました♪
あくまでもセンター部分ですのでドリンクホルダーの左右はガバガバの状態になります。

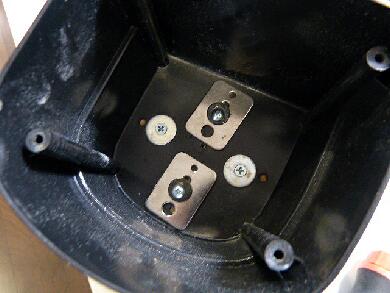

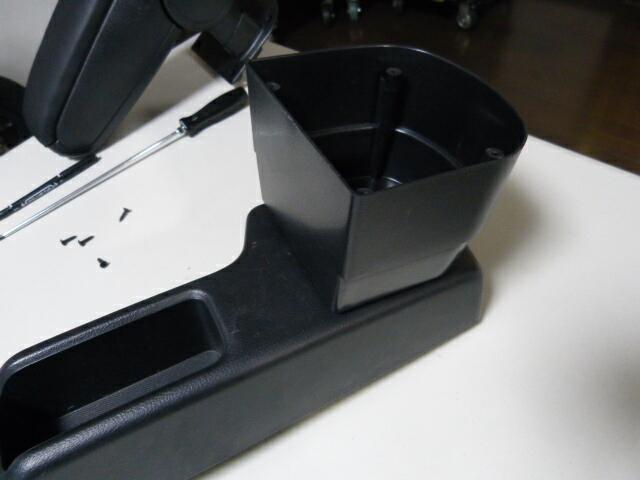

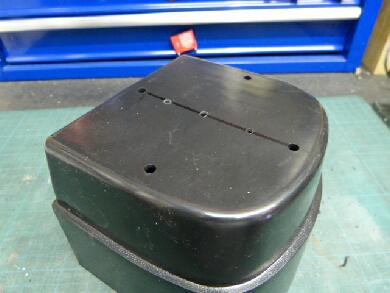

アームレスト下部の車種別アタッチメント（？）部分に今回作った木の台座を取り付けるため穴をあけます。このプラスチック底面の強度だけで耐えるのは無理がありそうな雰囲気です。	前後方向の荷重に耐えられるように補強用の長物のスペーサーを噛ませて固定します。出来れば底面部分はＦＲＰなどで補強したほうがより良いかもです。なににしてもプラスチックですので＾＾；


このアタッチメントと木の台座である程度の荷重に耐えられるようにしないとならないので最終的にはさらにこの部分に木工ボンド的なものを流したほうが良いかもですね。	一応前後の基準を出して固定ができましたのでドリンクホルダー部分に差し込んでみます。

なかなか良い感じでサクっと入りました♪
前後の隙間パツパツにするためペーパーで削ったのでホントにカツカツです。
補強は別としてこれで前後の固定位置出しは完了です♪

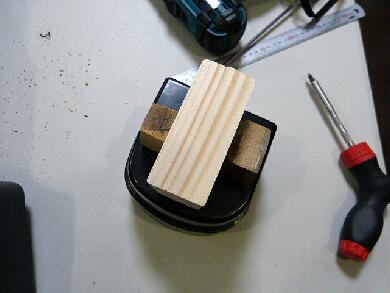

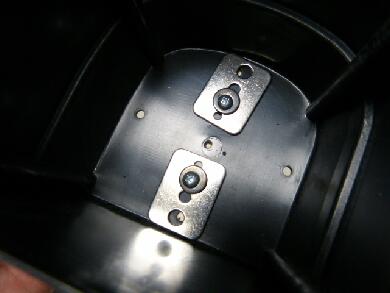

前後方向に対する位置決めが出来たので今度は左右の隙間に木片を当てて左右方向に振れないようにします。家にあった適当な木材を使って再びシコシコと形状を整えました。	ドリンクホルダーに刺したままアームレストの底部をネジ止めしました。これでドリンクホルダーの中は前後左右パツパツなのでアームレスト本体が動くことはありません。

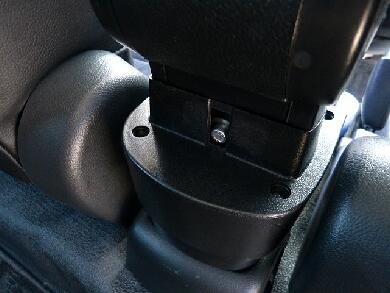

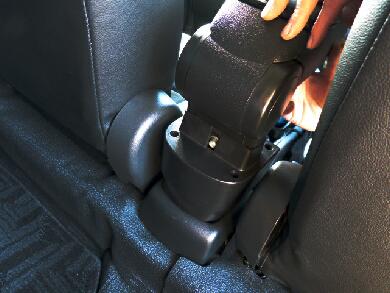

センターコンソールにアームレストの台座を差し込んだ状態を真後ろから見た感じです。若干の隙間がありますが、もともとコンソール上面が中央に向かって盛り上がる形状で平面ではないので・・・＾＾；	このネジ穴とボルト部分には最終的にメクラ蓋が付きます。

なにげに気が付きましたが、純正のセンターコンソール自体の固定が
ボルト１本、センター止めのため若干左右に振れます・爆

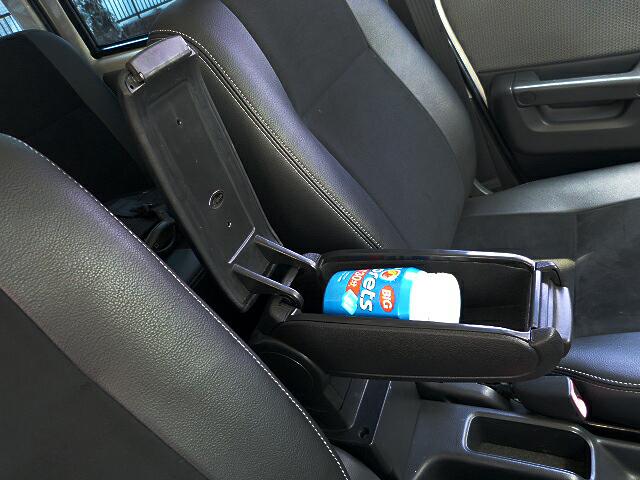

こんな感じでフタが開いて中に小物を入れられます。
参考までにコストコのボトルガムを入れてみましたがサイズ的には３５０ｍのデブ缶よりも太いサイズです。

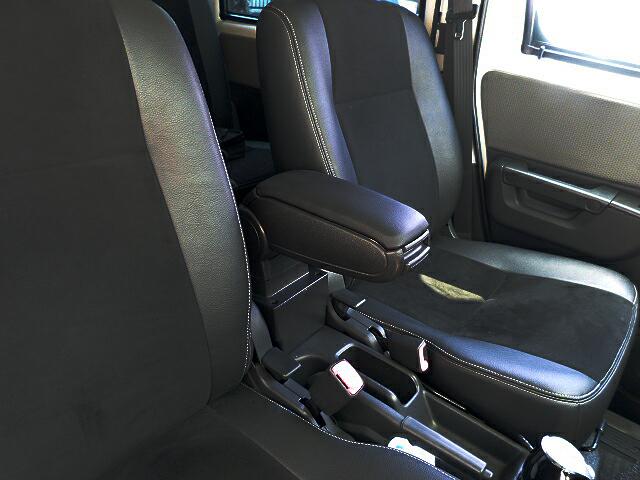

色もプラスチックの質感はバッチリです。

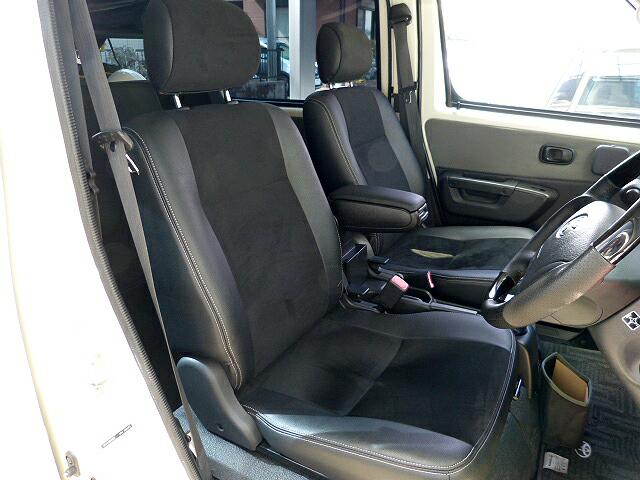

フタ部分のレザーもシートを張り替えたウチのタウンエースにマッチしているかと思います♪
