■機材用２段積みにベッドキットを考える３ ベッドキット天板製作
★まずは天板の型紙製作
 |
 |
| タウンエースに限らず車の内装は直線で構成されることはほぼありません。ですので天板を作るにも真四角に切っただけではフレームに板が乗っているだけの寂しい状況になります。２段積みラックとして使用するならば充分ですが、今回は使うか判らないベッドキット仕様にするので曲面部分にもフィットするようにします・笑 | 久しぶりに引っ張り出してきた曲線定規・笑 もう８年ほど前に使ったアイテムだったり・笑 仕様は全く違いますが２００系ハイエースのベッドキットを作るときに購入したものだったりします・笑 |
 |
 |

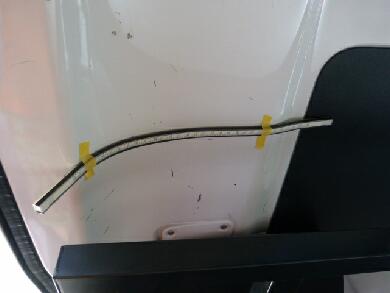

| で、早速・・・こんな感じで曲面部分に形状を合わせることで計測の難しい曲面を定規上で再現できます。中には鉄板のようなものが入っていて湾曲に合わせて形状を留めることができるアイテムだったりします。 | 本来はダンボールなどでやるのですが、あいにくダンボールの良いものが無かったので現場で使い古したプラ段を使って型取りをします。この型紙を使って実際にカットする天板に転写してカットするわけです。 |
 |
 |

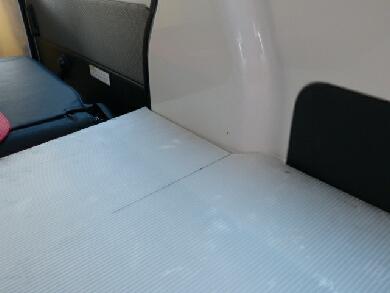

| 荷室にある最終ピラー部分を曲線定規を使ってカットしました。こんな感じでやるには本番の木の天板では重たいですし作業性が悪いのでまずは型紙を作って作業をしています。 | 前側になる部分も直線で構成される内張りではないのでコチラもさきほどと同じようにトレースしてカットします。あくまでも型紙ですのでおおよそでも大丈夫ですが足りない部分などはわかるようにしておけば本番のときに修正できます。 |
 |
 |

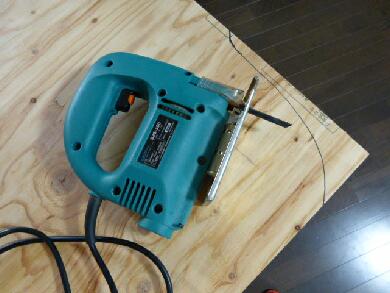

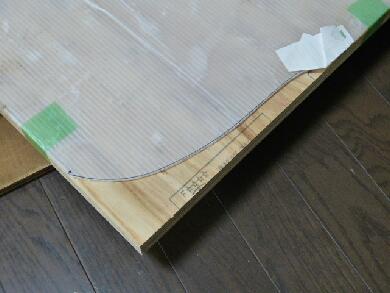

| 型取りしたプラ段を本番の板に当ててラインを書きます。白いテープの部分を切りすぎたのでラインを足してあります・笑 | 最後部のピラー部分を早速ジグソーを使って曲線部分を切り落とします。 |
 |
 |

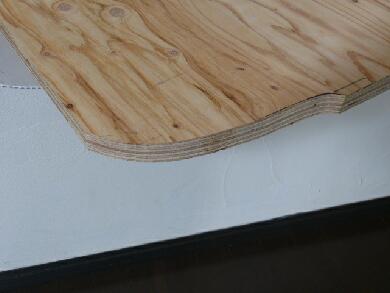

| わりと良い感じで曲線をカットできました♪ | 反対側もカットしました。 |
 |
 |

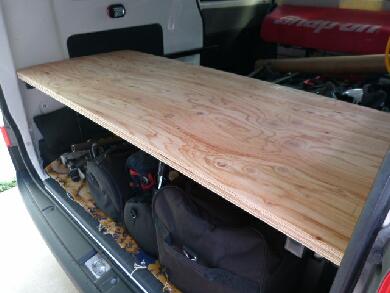

| 仮合わせ・・・なかなか良いのではないかと思います。 | 今回はプラ段の型紙よりも約５ｍｍほど内側で切り落としました。パツパツに作ってしまうと設置するときにハマらないこともありえます。このあと若干のクッション材を周囲に貼り、最終的に表面の生地を巻き込みます。 |
 |
 |
| 引き続きカーゴ部分の前側にあたる天板をカットします。型紙は１枚分しかありませんが前にスライドすることで使用できます・笑 グリーンの養生テープが最後部の天板の見切れる部分です。 | 一応国産材・笑 |
 |
 |
| 最後部の天板と同じようにプラ段の型紙で合わせてカットします。 | なかなか良いのではないかと＾＾ |
 |
 |

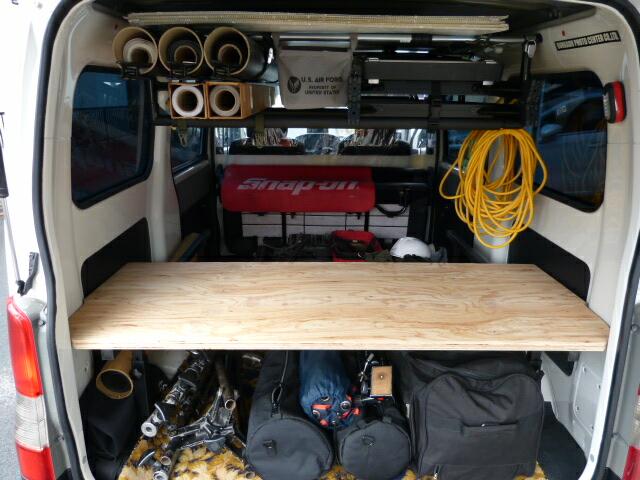

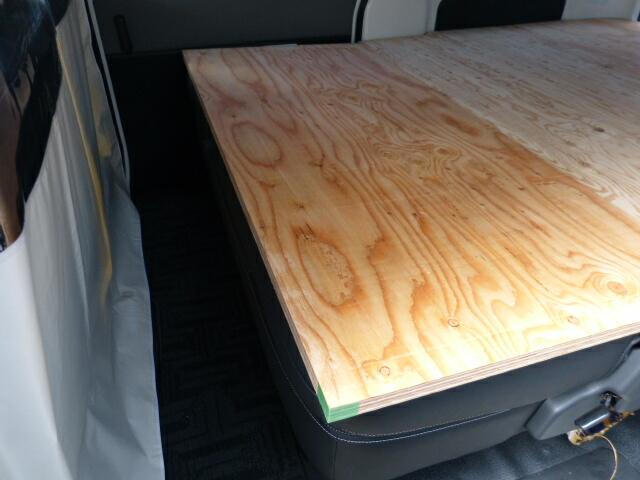

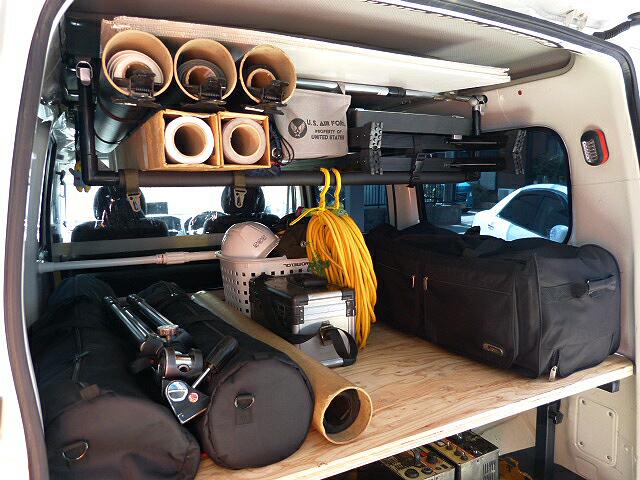

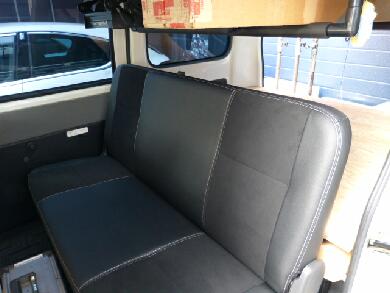

| 長物を一度降ろして実際にセカンドシートを起こしてみました。 | 判りにくいかもですが荷室に２枚の天板を載せたままの状態です。 |
