■小耳化したドアミラー(小型化したドアミラー)を車体に取り付け
|
|
先日組み上げた小耳ドアミラーを車体に組み付けます。ドアミラーの根元にあるカバーを取り外してドアミラーを固定しているナットを外します・・・が、電動ミラーですので配線があります。このカバー裏にコネクターがあると思ってましたがコネクターはドアパネル内でした^^; |
ということでドアのパネルを外します。 |
|
|

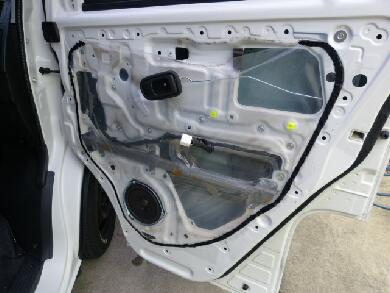

ドアパネルを外したらコネクターを探します。 |

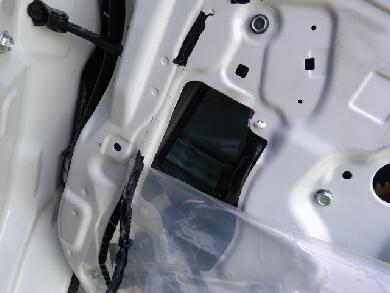

写っているヒンジの位置関係でわかると思いますがドアミラー固定部分のすぐ下の板金裏側にコネクターがありました。 |
|
|
こんな感じのヤツです・笑 |

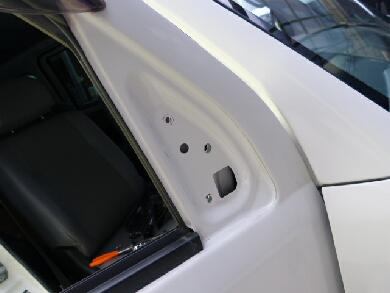

コネクタが外れたのでドアミラーの配線を引き抜きながら取り外します。 |

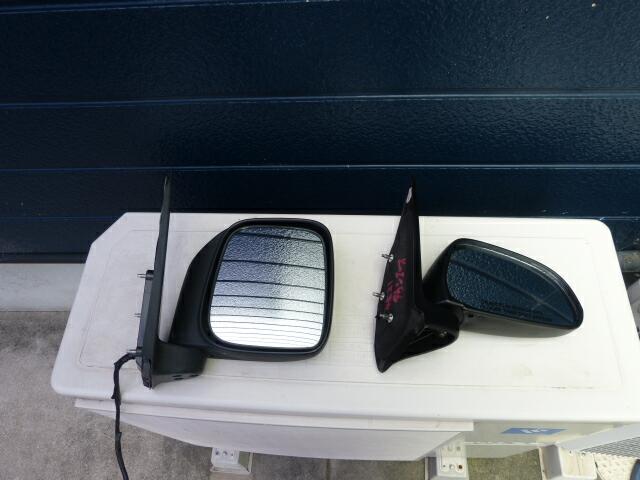

取り外したタウンエースバンGLの電動ドアミラーと今回t組み立てた小耳ミラーの比較です・笑
|
|
手動ミラーですから配線もなにもないので元の位置に固定すれば完了です。 |
固定したら内張りパネルを元に戻して完成です。こんな感じの作業を左右でやります^^ |
|
|

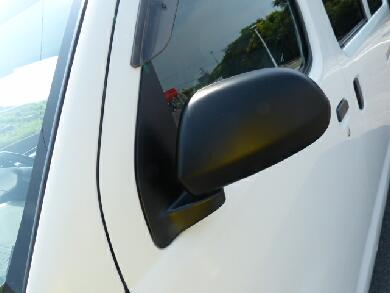

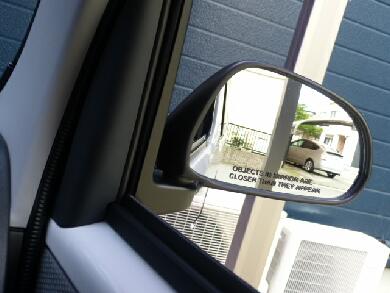

組みあがったドアミラーです。純正のように上下方向って大きく取られていてもあんまり意味がないような・・・小さいですが横幅が純正よりもあるので斜め後ろの確認がしやすくなります♪ |
上下に縦長タイプのミラーの場合、ルーフが当たりそうな軒下にバックするとか、縁石に気をつけなければならないほど大口径ホイールならかなりお役に立ちますね^^; ウチのタウンエース君は横にワイドのほうがいいので^^ |

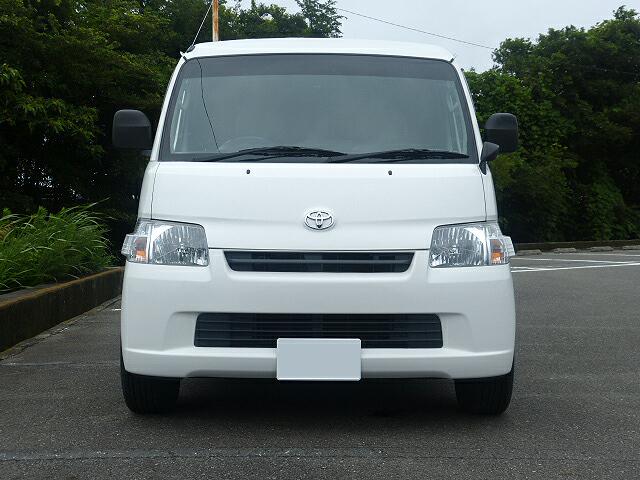

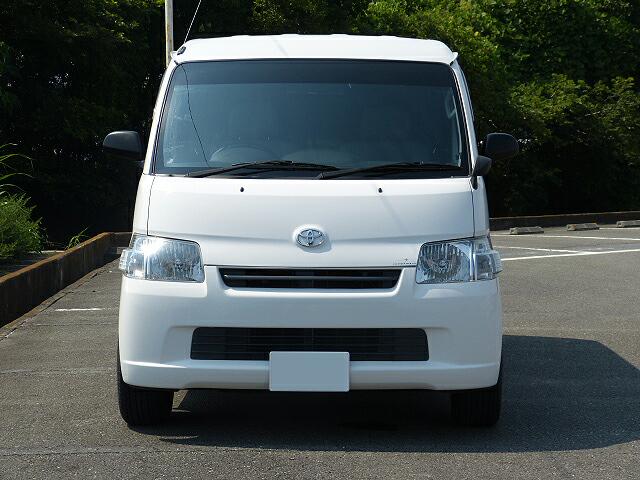

本来のタウンエース君の雰囲気です。

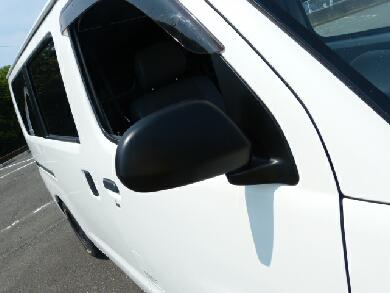

今回の作業で完成した「小耳仕様」のタウンエース君です^^
電動ミラーのスイッチがあった場所はコインホルダーにしました。
あともう1箇所メクラ蓋があった場所はペンホルダーにしました♪
|
