■サイバーナビ取付とバックカメラ設置 タウンエースS402M
|
|
今回なにを血迷ったのかカロッツェリアサイバーナビZH0009CSを購入しました。冷静に考えるとタウンエースにスカウターユニットはやりすぎです・爆 |
ウチのメインの遠征用車両AD−RにZH0009CSを取り付け、AD−Rに取り付けていたZH77をタウンエースバンに使うことにしました。 |
|
|
そんなわけで早速AD−RからZH77を摘出します。 |
同じサイバーナビですのでケーブルは一緒かと思いきや、電源ケーブルとAV拡張ケーブルは別物でした・・・地デジのアンテナは一緒なのでそのままでOKです。 |
|
|

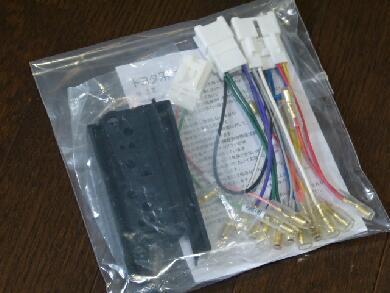

トヨタ用のオーディオハーネスとサイドパネルのセットです。画像にはありませんが、車速・リバースのコネクターハーネスも用意してます。 |

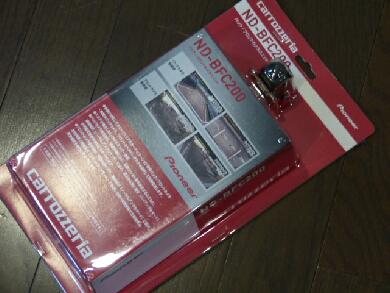

ZH0009CSを取り付けるつもりだった関係でバックカメラも若干良いやつを用意してしまい・・・^^; AD−Rと入れ替えたかったのですがバックカメラの入れ替えは結構アツい作業となるのでコチラをタウンエースに取り付けます。 |
|
|

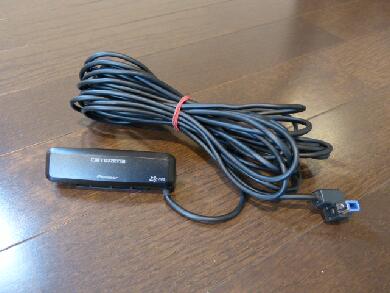

ビーコンユニットはウチの在庫でありましたのでコチラを使います・・・在庫しているほうがどーかと思いますが・笑 |

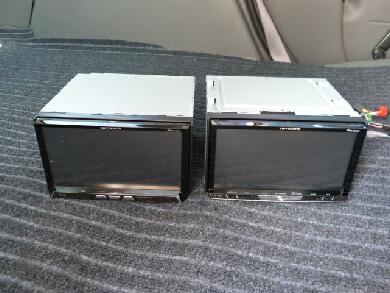

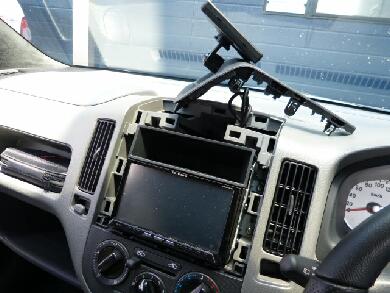

摘出完了です。左がZH77、右がZH0009CSです。若干ですがボタンのデザインが変更されています。 |
|
|

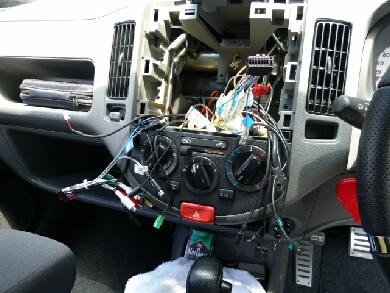

タウンエースは車速やリバース信号など最近の乗用車と同じようにオーディオスペースにコネクターがありますのでヘッドユニットの設置はなにも面倒ではありません。むしろ問題なのはバックカメラの設置です。 |

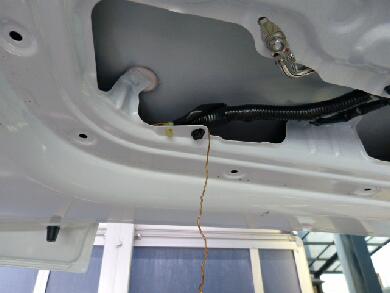

リアゲートのパネルを外し、針金を使ってリアゲート上部のブーツまで引き込みます。 |
|
|

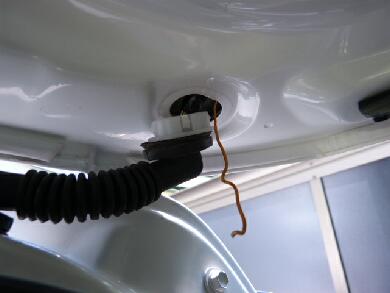

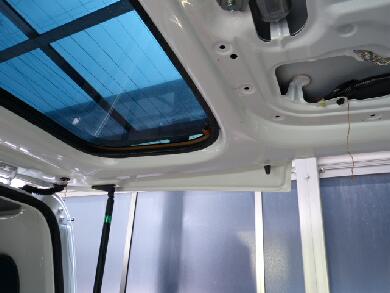

ブーツ側に歯針金が出て来ました^^ |

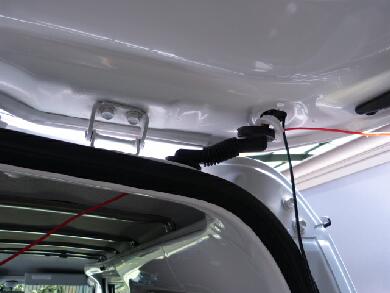

その針金の末端にバックカメラのコネクターをくっつけて引き込む作戦です。無事にコネクター通過です。 |
|
|

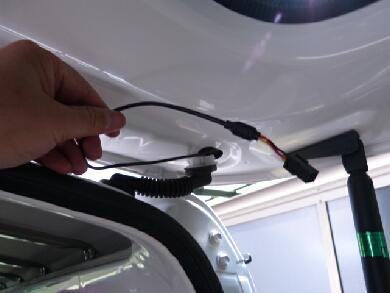

今度はブーツの中にバックカメラの配線を通します。 |

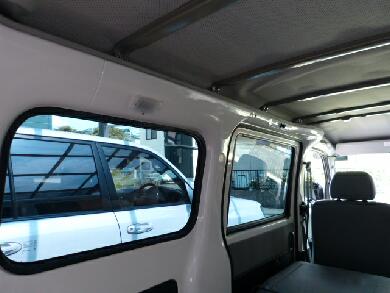

通し終わったら室内のルーフ側面の溝に適当に配線を・・・内張りがないと異常なくらいに簡単にフロントまでケーブルを引き込めます・爆 |
|
|

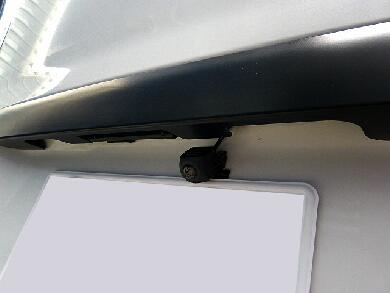

バックカメラはこんな感じでナンバーの上に取り付けました。センターに取り付けたかったのですが、リアゲートのノブがあるので操作しにくいので若干右にずらしました。 |

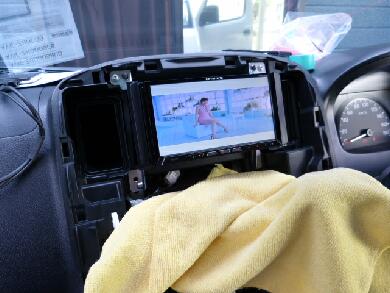

ヘッドユニット側はなんの苦労もなく簡単に・・・ダッシュボード内のスペースも充分にあるので配線を通すのもとても簡単です^^ |

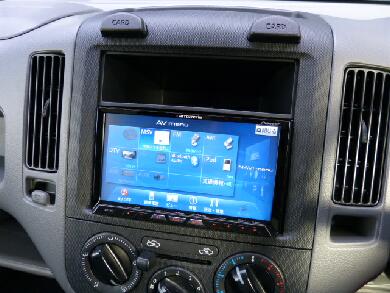

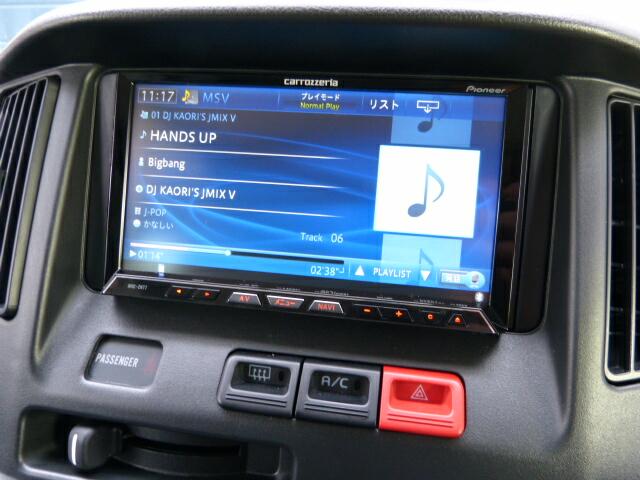

タウンエースにサイバーナビ&バックカメラの取り付けが完了しました♪
画像でもわかると思いますが、真下の側溝のフタは普通にまっすぐなものです。

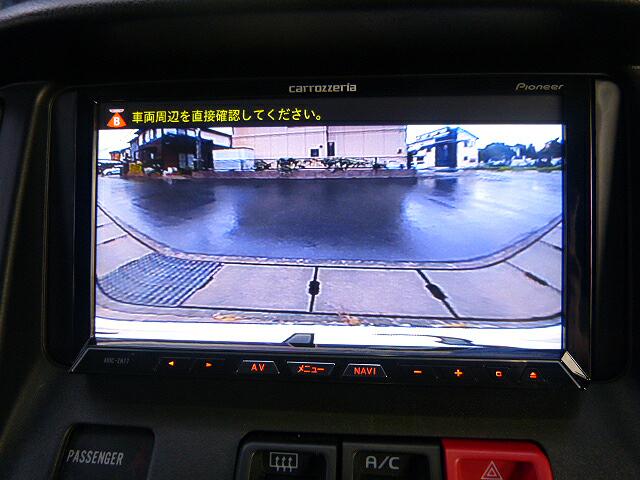

左右方向を歪ませて画角を稼いでいるのがわかります。
|
