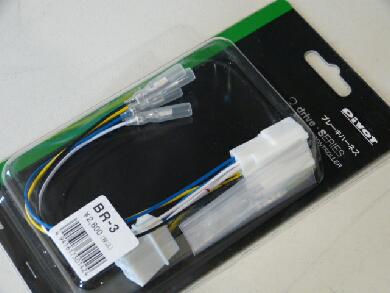

こちらがブレーキ用のハーネスです。ぶっちゃけですがブレーキ用のハー
ネスを使わずに直結でも良い気がします。ブレーキペダルに結線する配
線は2本のみですんで・・・説明書もしっかりしているので2本の配線を間
違えることもないと思われます。 |

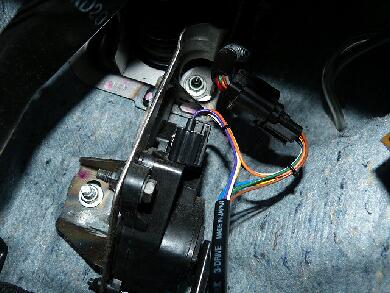

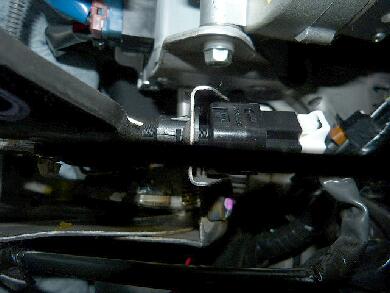

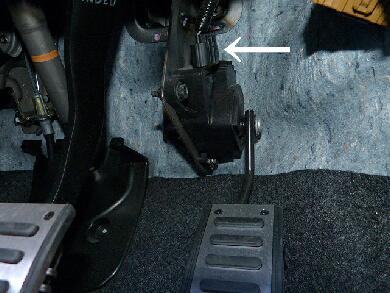

一応イメージトレーニングと車体に取り付ける前にシュミレーションしました。一番上のコネクターがアクセルにあるカプラーに繋がります。青いラベルの貼ってある黒いボックスが本体、右上の長細いのがコントローラーです。コントローラーと一緒に束ねてあるのは車速・バック信号の2本の配線です。右下にある繋がってない配線は、その下にあるブレーキペダルにあるカプラーに繋ぐハーネスに2本だけ繋がります。ブレーキ用のハーネスは4本がギボシになってますが実際はその2本のみ繋ぐ感じです。 |
