■バックフォグ点滅・点灯 A/B切替トグルスイッチ取り付け
|
|

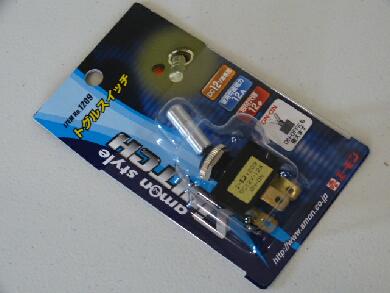

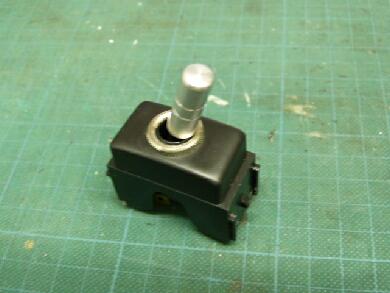

バックフォグが点滅・点灯の2タイプの光り方ができるのでスイッチで切
替できるようにします^^ 今回はこのトグルスイッチを利用します♪ |

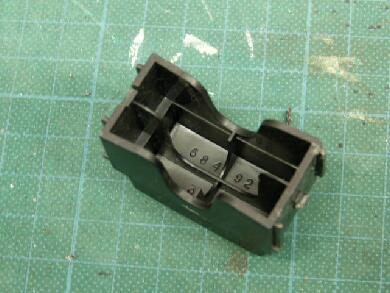

今回加工するのはレベライザーの横に設置したフォグランプのメインスイッチのさらに隣にあるメクラ蓋です。こんな感じで補強の筋交いのようなものがありますのでカットします。 |
|
|

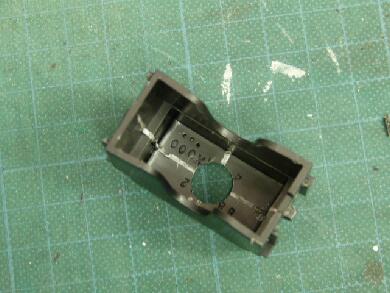

トグルスイッチを通すための12mmの穴をあけます。うちではこの手の小
物の穴開けにはラジコンのポリカーボネイトボディに穴を開ける道具「リー
マー」を使用します。 |

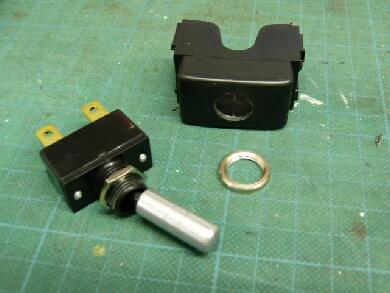

トグルスイッチを表に出すための穴が綺麗に開きました。トグルスイッチはパネル表面の出幅を調整できるようにダブルナットになってます。 |
|
|
出幅を調整してこんな感じになりました。あんまり飛び出してもカッコ悪い
んで^^ |

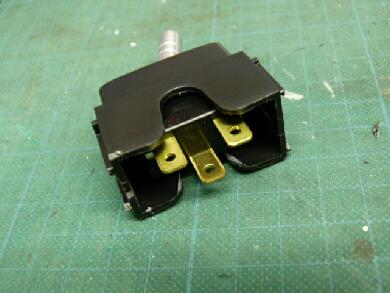

裏側はこんな感じです。裏側は平端子でした・・・実はこのスイッチはあとから入荷したので配線はギボシで作ってありました・爆 |
|
|

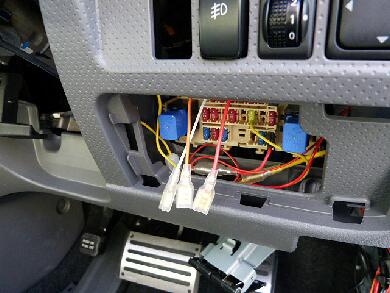

ということで配線の長さを調整して平端子に変更しました。 |

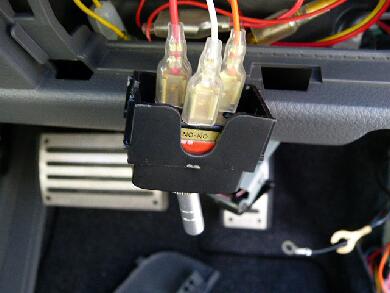

トグルスイッチの裏側に結線します。白がスモールからの+、赤が点灯、オレンジが点滅の配線です。 |

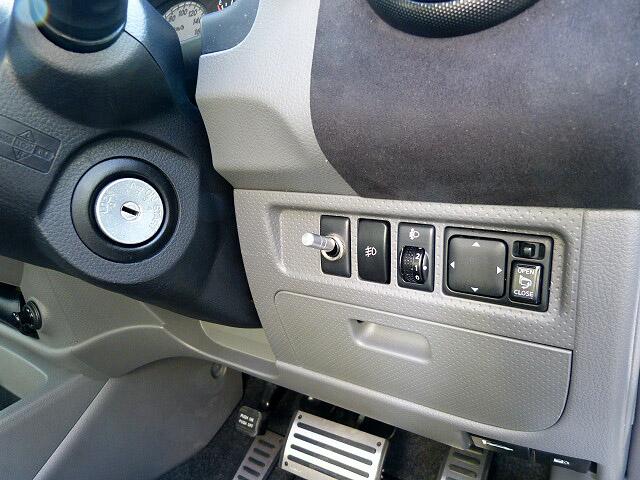

パネルを戻してバックフォグスイッチ&A/B切替スイッチの完成です^^
バックフォグのメインスイッチでのON/OFFはもちろんですが、今回の2パターンの点灯にあわせて制作しました。
トグルスイッチを上にしているときは点灯、トグルスイッチを下にしたときは点滅です。
|
